При строительстве производственных предприятий ключевую роль как правило играет не архитектура, а инженерные сети - отопление, водоснабжение, электрика, вентиляция, кондиционирование. Задача отопления производственного помещения, отопления цеха завода или отопления склада неизбежно встает перед любым собственником или службой эксплуатации практически на территории всей России. Грамотный выбор системы отопления производтва или отопления склада на этапе строительства или при реконструкции позволяет избежать многих проблем в будущем при эксплуатации как здания в целом, так и системы отопления цеха или системы отопления склада. Для предприятий промышленного типа можно выделить несколько основных вариантов систем отопления цехов, складов и других помещений промышленного назначения которые и будут рассмотрены ниже.
Отопление производства тепловентиляторами Наверное самый распространенный тип отопительного прибора для отопленя производственных помещений. Основные его плюсы заключаются в простоте конструкции, стоимости оборудования и материалов, простоте монтажа и удобстве эксплуатации. Тепловентилятор — представляет собой отопительный прибор конвекционного типа, отапливающий помещение склада или цеха за счет прохождения нагреваемого воздуха через радиатор с горячей водой с помощью встроенного вентилятора. Использование тепловентиляторов наиболее обоснованно в помещениях, где при отоплении складкого либо промышленного помещения не требуется поддержание точных температур при отоплении во всем объеме помещения склада или цеха(разница до 5 градусов в разных точках помещения - к примеру под тепловентилятом при отоплении склада получается более высокая температура, чем в нескольких метрах от него) и допускается большая подвижность воздуха. В качестве примеров отопления, где часто используются тепловентиляторы можно привести отопление складов, отопление логистических центров, отопление цехов механических производств без вредных выбросов (тепловентилятор перемешивает воздух в помещении и как следствие перемешивает и вредные выбросы), отопление теплиц. Мощность промышленного вентилятора как правило составляет 20-100 кВт, что позволяет отопить большие площади при минимальных затратах на монтаж и на оборудование (для сравнения средняя мощность отопительной батареи, уставновенной в квартиве 0,5-1,5 кВт). При решении принять систему отопления производства на тепловентиляторах, следует учитывать, что для помещений с выделением вредностей расстановка тепловентиляторов должна быть приятна с учетом расстановки местных отсосов и очагов выделения вредностей. При принятии тепловентиляторов для обогрева помещений теплиц следует выяснить у технолога (агронома) как влияет на растения, планируемые к выращиванию большие потоки воздуха и его температура - некоторые виды растений плохо переносят обдув очень теплым воздухом. Так же тепловентилятор незаменим в качестве временного отопления для строительных объектов на период отделки и монтажа - начиная от коттеджа и заканчивая большими торгово-офисными комплексами при установленных окнах для не прерывания отделки в осенне-зимний период и для исключения загрязнения и поломки дорогих отопительных приборов (во время отделки) вместо них часто используются тепловентиляторы подсоединенные по временной схеме и установленные в удобных местах - их задача поддержание в помещениях температуры, достаточной для проведения отделочных работ и сокращения срока ввода объекта в эксплуатацию. Для отопления складов и логистических центров, заставленных стеллажами надо учитывать, что желательно оставлять свободное место на стеллажах напротив тепловентилятора либо размещать тепловентиляторы на потолке, с направлением струи вниз.

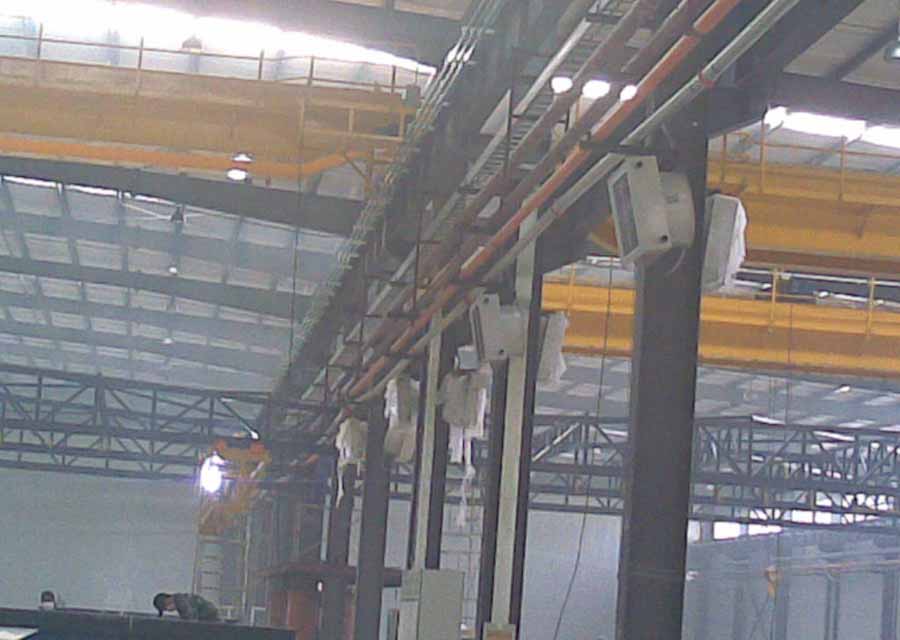

  • отопление производственного цеха тепловентиляторами

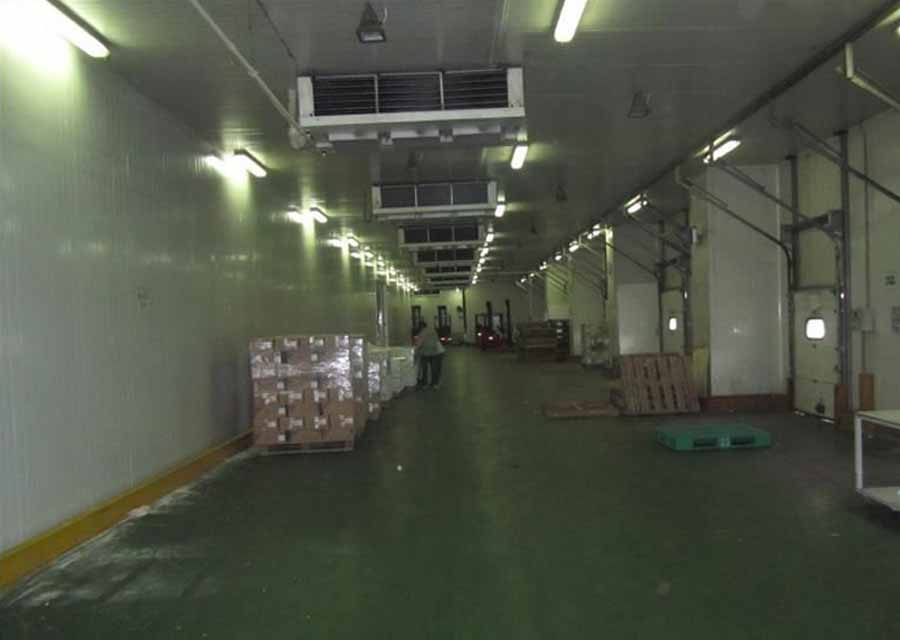

  • использование тепловентиляторов для отопления склада

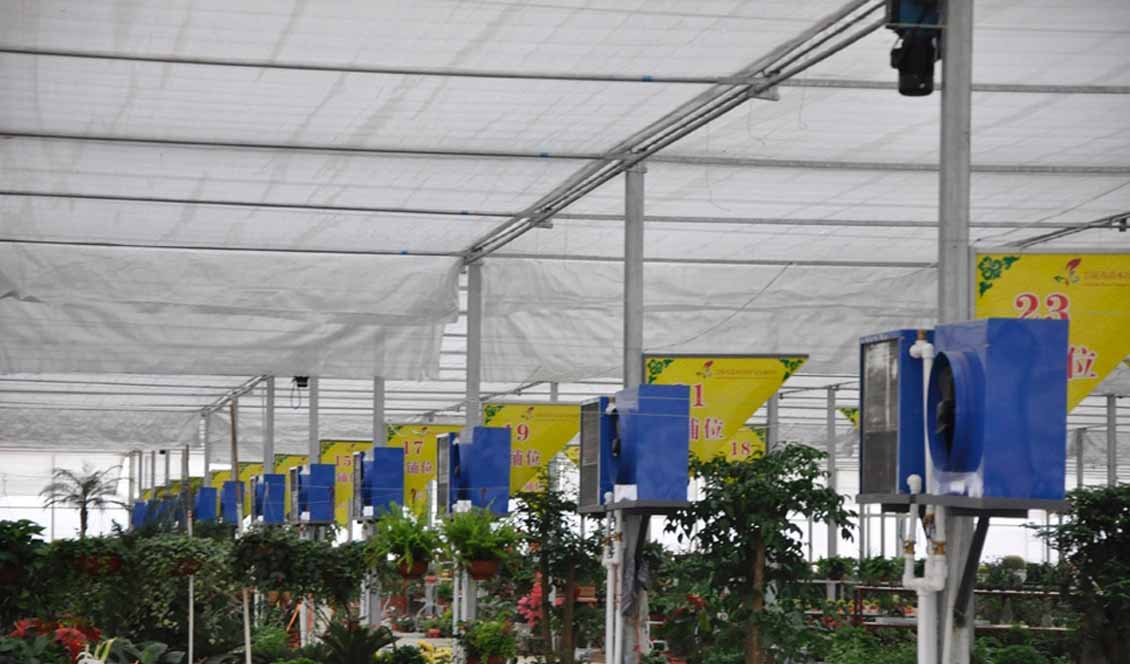

  • отопление торгового склада живых растений с использованием тепловентиляторов

Отопление производственного цеха теплым полом. Распространен в основном при новом строительстве и очень востребован при использовании в качестве источника тепла теплового насоса. Теплый пол для отопления складов или отопления производств часто применяется в складах с большими холодильными камерами - тепло отводимое от холодильных камер не выбрасывается на улицу, а 100% утилизируется для подогрева горячей воды и отопления склада в зимний период. Трубу в конструкцию плиты закладывают на этапе заливки плиты пола и таким образом уходят от большого кол-ва трубопроводов отопления внутри помещения склада или цеха, получают равномерный прогрев всей площади цеха, отсутствие разнонаправленных потоков воздуха (единый восходящий поток теплого воздуха, часто облегчает удаление вредностей из верхней зоны помещения). При применении данной системы отопления склада или производственного цеха в большинстве случаев достигается наиболее комфортная работа персонала. Так же очень популярное решение в промышленности это отопление открытых площадок рядом с цехами или складами - как правило плюсы ощущаются в первую же зиму - как бы не была хороша служба эксплуатации и как бы хорошо она не очищала снег с территории в сильный снегопад фуры всё равно буксуют, не могут подъехать под загрузку-разгрузку к цеху или складу, что часто сказывается на срыве графика поставки и даже на всем производстве (сырье поступает выбиваясь из графика на сутки-двое, и часть, а иногда и всё производство встает). Хотя надо отдать должное как правило причина не только в снеге на площадке и отсутствию отопления площадки рядом с разгрузочной зоной склада, но и снеге на протяжении всего пути следования автомашины.

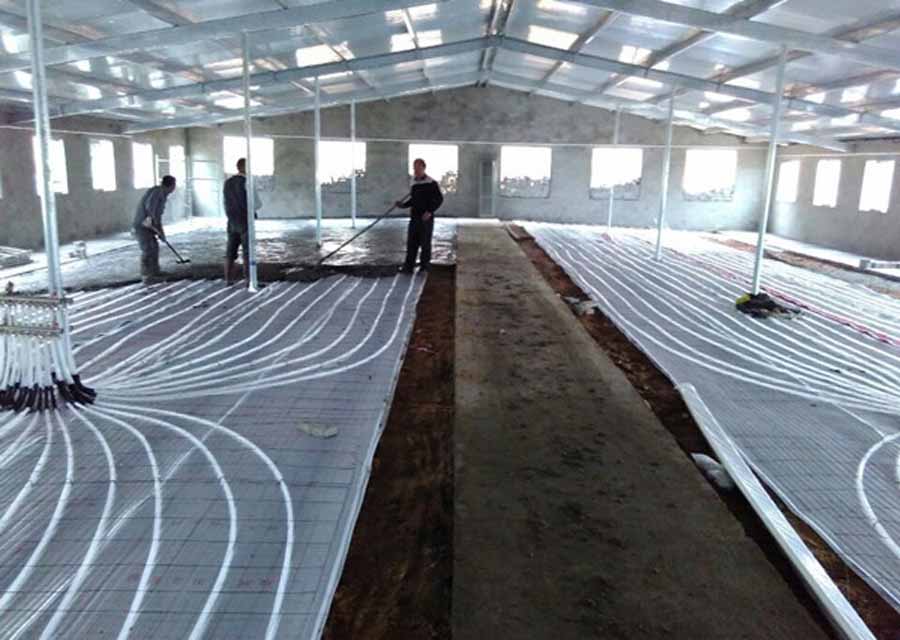

  • отопление производственного помещения теплым полом

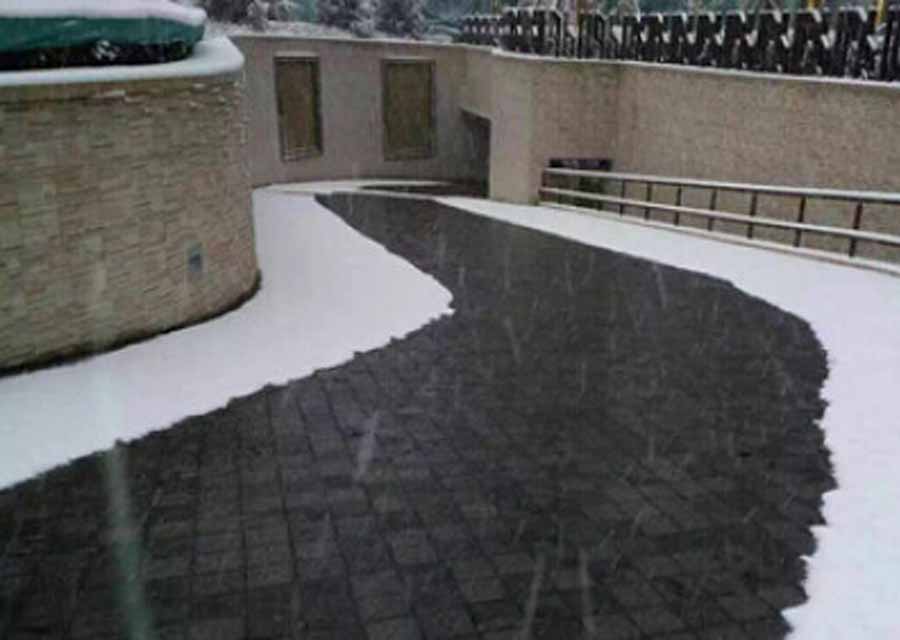

  • использование системы подогрева подъездного пути для предотвращения образования льда

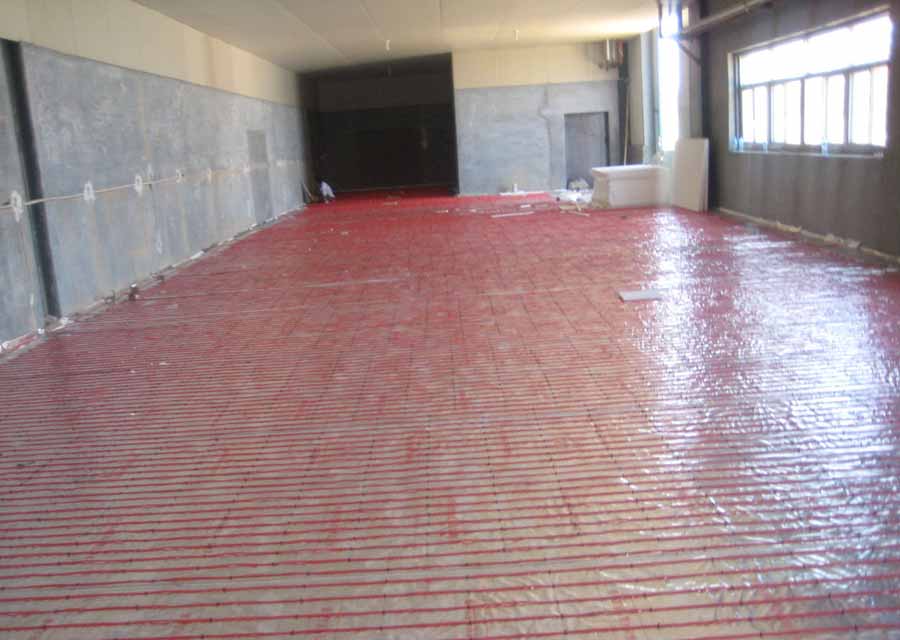

  • отопление склада с помощью системы теплого пола

Отопление склада общеобменной вентиляцией (воздушное отопление).. Данный вид отопления цехов, складов или производств оправдан для производств, в которых требуется механическая вентиляция значительных объемов исходя из особенностей технологии - гальванические производства, металлообработка, электротехнические производства, машиностроение, химическая промышленность и многие другие. Данный вид отопления заводских цехов был особенно популярен в советское время - он не особо экономичен с точки зрения расходов на тепло, но данная система удобна в эксплуатации (при отоплении цехов воздухом используются одни воздуховоды - нет опасности разморозить что-то в системе отопления цеха, ничего не потечет, не надо сливать систему отопления цеха на время ремонта и т.п.) и фактически "бесплатна" при необходимости мощной системы вентиляции - систему вентиляции цеха исходя из технологических нужд делать придется всё равно, а "бонусом" получается отопление цеха. Использовать данную систему только для отопления цеха или склада экономически не целесообразно.

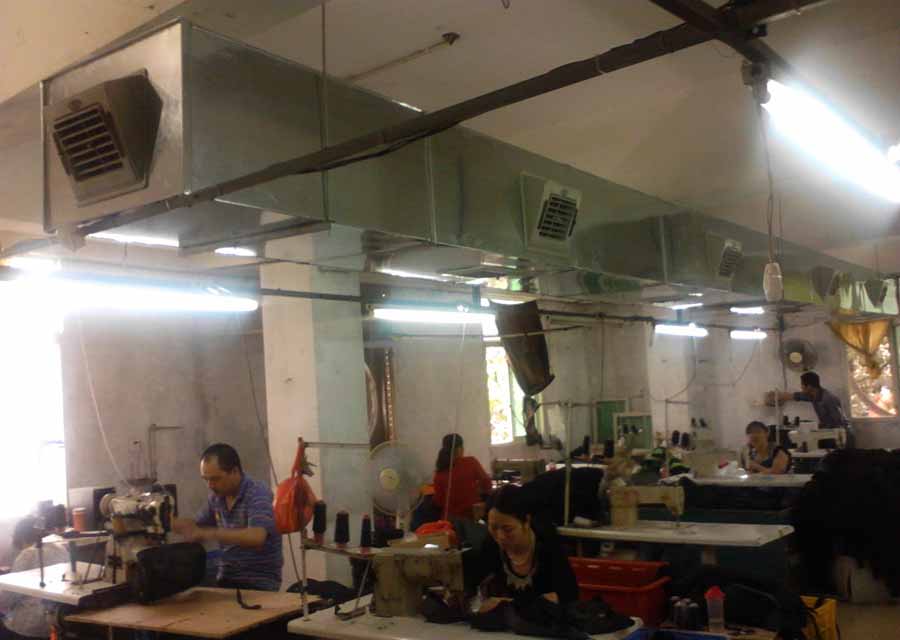

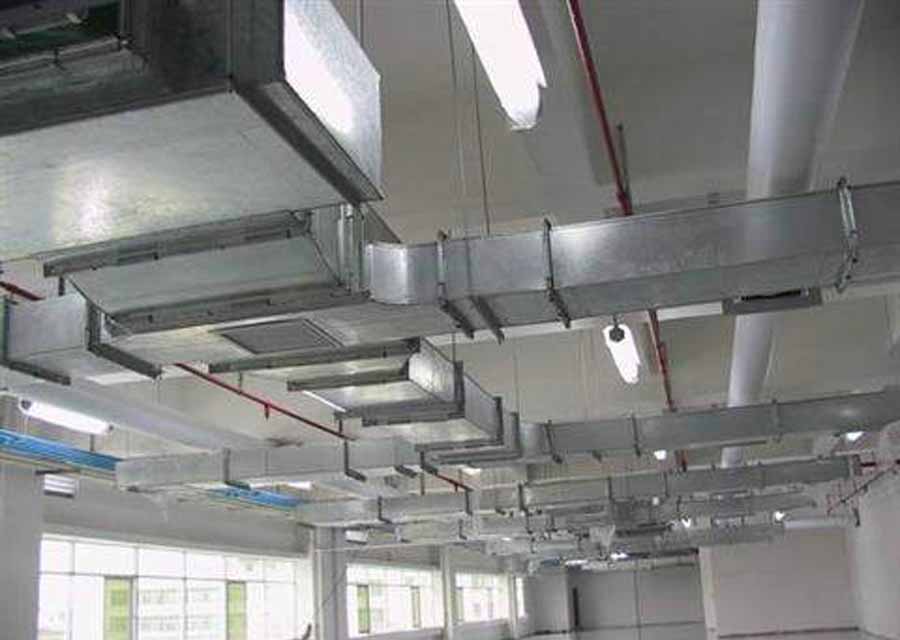

  • вентиляция совмещенная с отоплением для обогрева и вентиляии текстильного цеха

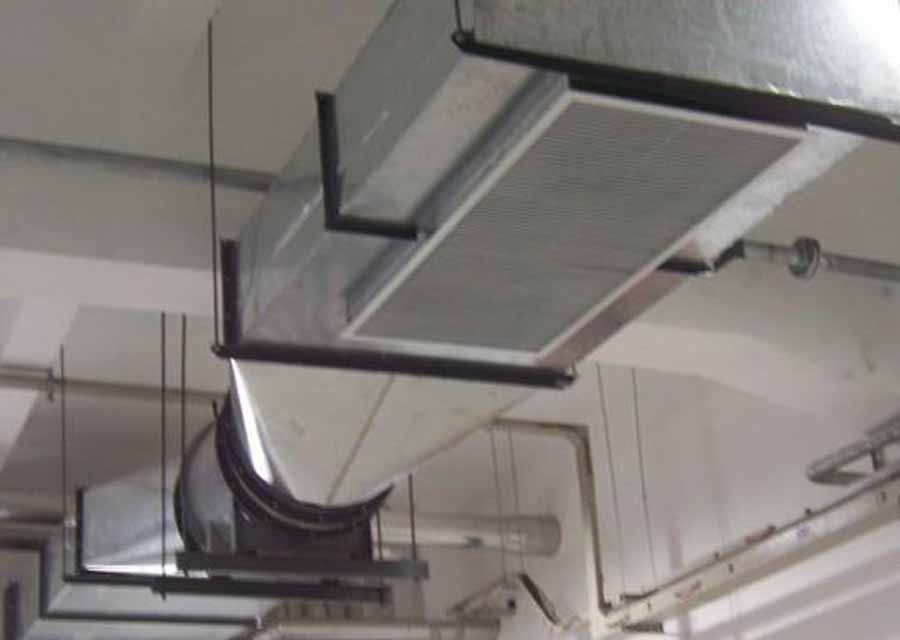

  • приточная решетка системы воздушного отопления складского помещения

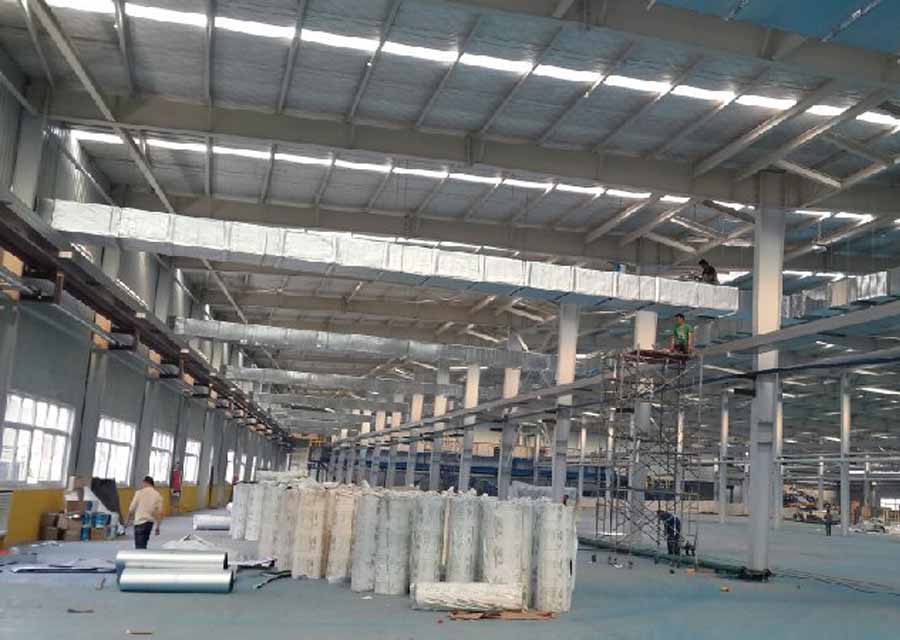

  • система отопления, совмещенная с вентиляцией производственного цеха

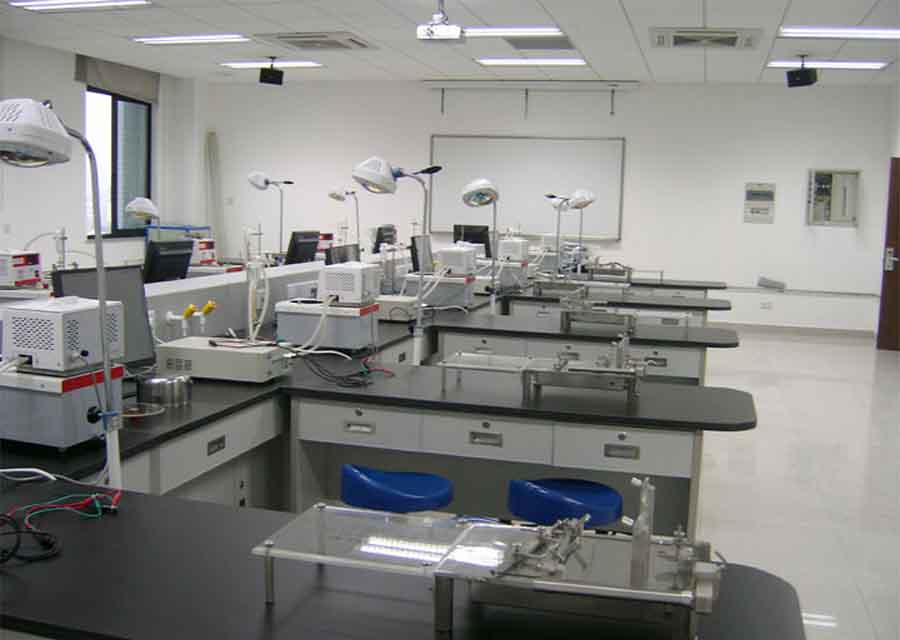

  • система воздушного отопления, совмещенная с вентиляцией для хим.лаборатории (кратность 20 крат, рецеркуляция не возможна)

Отопление производства или склада инфракрасными водяными панелями. Принцип данного вида отопления цеха или склада основан на обогреве солнцем - ранней осенью или поздней весной даже когда на улице прохладно под прямыми солнечными лучами нам комфортно. В данном случае принцип отопления цеха или склада тоже действует аналогично - происходит нагрев любых поверхностей (в т.ч. и тела человека) посредством инфракрасных лучей без нагрева воздуха в помещении посредством ИК лучей - нагрев воздуха происходит за счет отдачи тепла от нагретых поверхностей. Данный вид отопления цеха или склада экономичнее тепловентиляторов и теплых полов в среднем на 10%, хотя стоимость данных ИК панелей выше стоимости тепловентиляторов приблизительно на 20%. К основным плюсам данного вида отопления цехов производтв и складов можно отнести возможность использовать данный вид для отопления цехов производств с выделением вредностей - местная вентиляция работает в расчетом режиме, а вредности не перемешивается тепловентиляторами (довольно распространенная ошибка при проектировании и эксплуатации отопления цехов производств и вентиляции производственных предприятий - изначально заказчик ставит задачу при реконструкции предприятия максимально удешевить систему отопления цеха и его вентиляцию, не обращая внимания на эксплуатационные затраты (что в принципе для современной России логично - вложить на этапе начала производства по-минимуму, а эксплуатация окупится за счет небольшого увеличения стоимости продукции, если бизнес "пойдет"). Фирма-подрядчик выполняет проекты отопления цехов производств и вентиляции производства двумя разными специалистами - первый делает отопление цеха, второй вентиляцию цеха (практически 90% рынка работает именно так), но специалисты ориентируясь на желание заказчика максимально удешевить отопление цеха и вентиляцию цеха не обращают внимания друг на друга - первый проектирует максимально дешевую систему отопления цеха, основанную на тепловентиляторах (как правило даже не смотря на технологию и расположение оборудования, выделяющего вредности - это же задача проектировщика вентиляции), а второй проектирует местные отсосы вредных веществ по-минимуму без учета того, что тепловентиляторы системы отопления цеха перемешают воздух и часть вредностей попадет в воздух помещения и люди будут этим дышать. В тоге получаются хорошие и дешевые системы вентиляци и отопления цеха, которые замечательно работают летом, ночью, и частично в межсезонье, а в отопительный период система отопления цеха и вентиляция производства тоже работают (и каждая по отдельности решает свою задачу), но рабочие мучаются головными болями, выходят часто подышать свежим воздухом - падает производительность труда, что иногда выливается в переделку системы отопления цеха с тепловентиляторов на ИК-панели либо радиаторы отопления). Так же в плюсах данной системы отопления цеха экономичность, долговечность (отсутствие движущихся частей), пожаробезопасность и отсутствие коммуникаций системы отопления цеха в нижней зоне - система отопления цеха не мещает производственным процессам и в то же время обеспечивает отопление цеха во всех точках помещения. Основной минус данной системы отопления цеха или склада - высокая цена оборудования и сложность монтажа - ИК панели располагаются как правило под потолком помещения и монтаж коммуникаций на высоте 10-12 метров производить сложнее, чем на высоте 4-5 метров (в случае с тепловентиляторами) или около пола (в случае с радиаторами отопления или теплым полом). Пример проекта отопления цехов завода, реализованный с помощью ИК водяных панелей представленив образцах наших проектных работ.

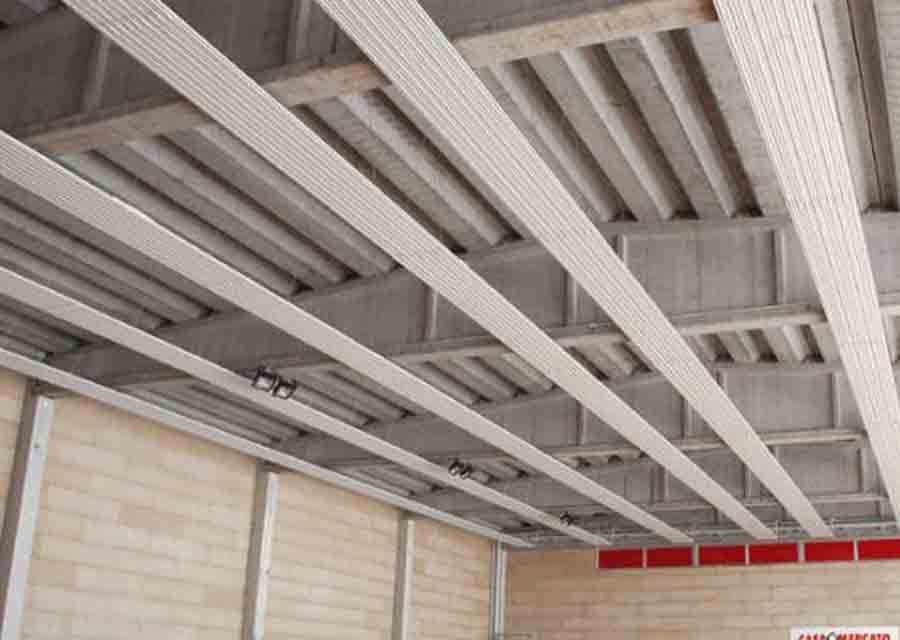

  • инфракрасные водяные панели для отопления производства

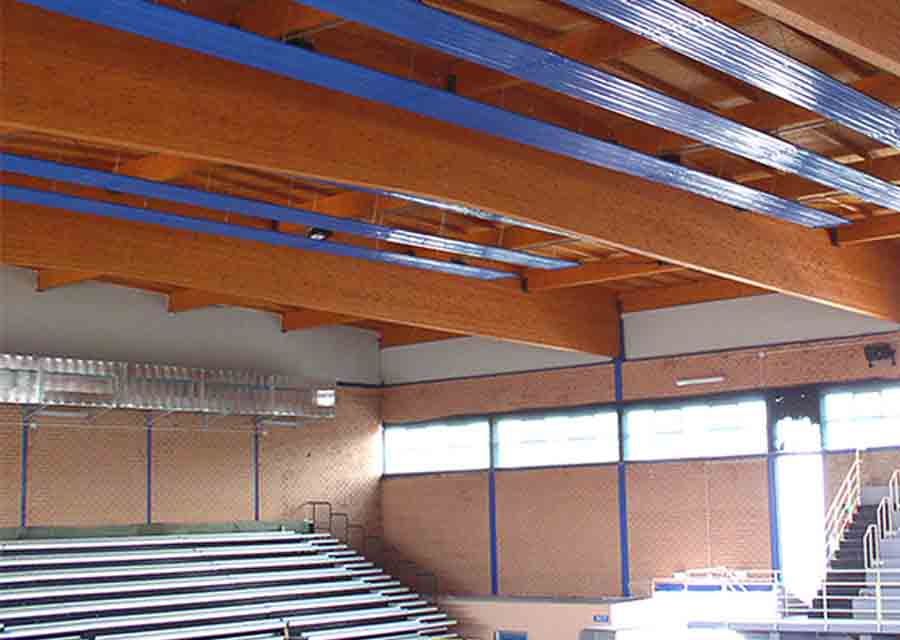

  • отопление спортзала инфракрасными водяными панелями
  • ИК панели в качестве отопительных приборов в современном логистическом комплексе

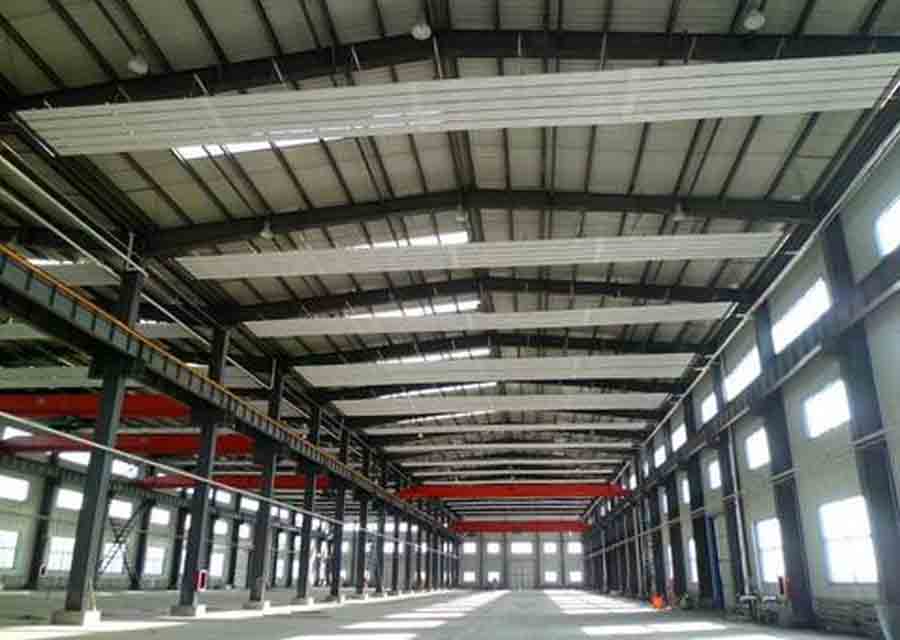

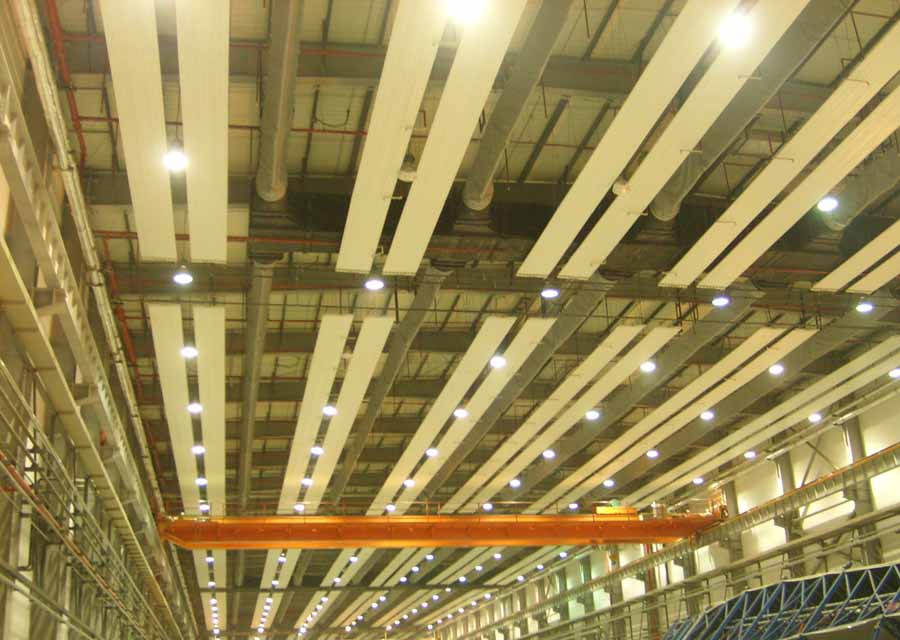

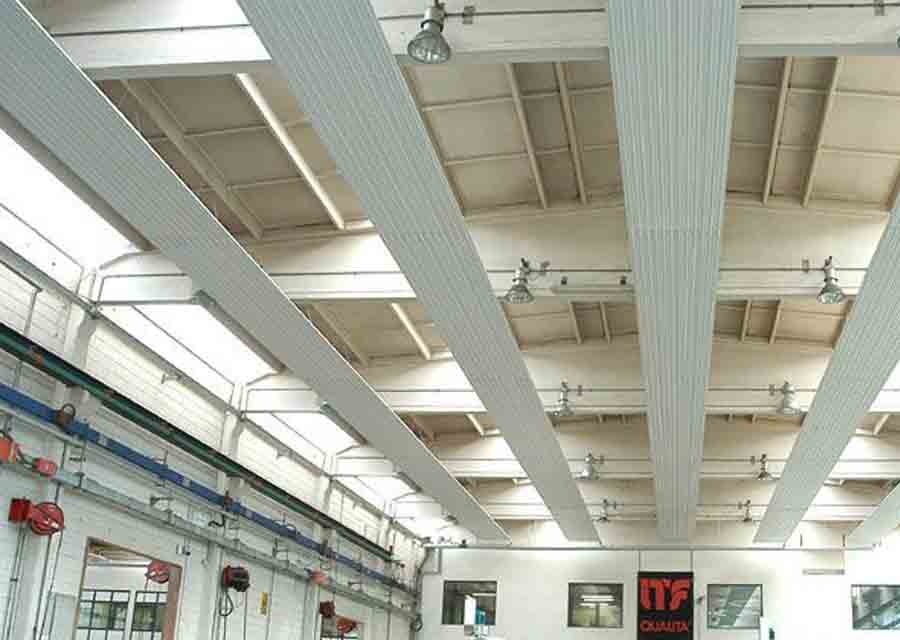

  • ИК водяное отопление производственного цеха

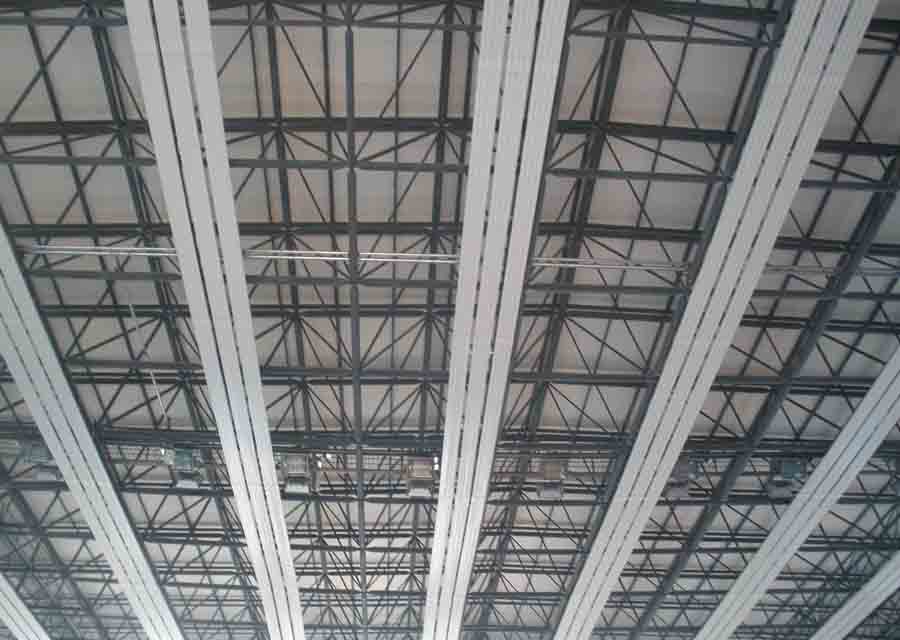

  • Использование ИК водяных панелей для отопления спортивного здания
  • Отопление склада водяными ИК панелями

Отопление цеха или склада инфракрасными газовыми панелями. Принцип отопления склада или производства аналогичен принципу отопления цеха ИК-водяными панелями. Только вместо воды к панелям подводится газ. В плюсах (в дополнение к отоплению цехов или складов ИК-водяными панелями)- отсутствие воды и как следствие отсутствует опасность разморозки системы отопления цеха или склада и порча оборудования и продукции из-за протечек. Некоторые производства с такими системами отопления работают при небольших плюсовых температурах в цеху (если позволяет технология - как правило это 10-15 градусов). В минусах - это пожароопасность и подвод газа (часто этот процесс выливается в довольно большую сумму и довольно длителен по времени. К тому же не стоит забывать о ежегодном обязательном облуживании данных систем отопления складов или цехов). С ценами на проектирование отопления цеха или склада можно ознакомиться в разделе цены

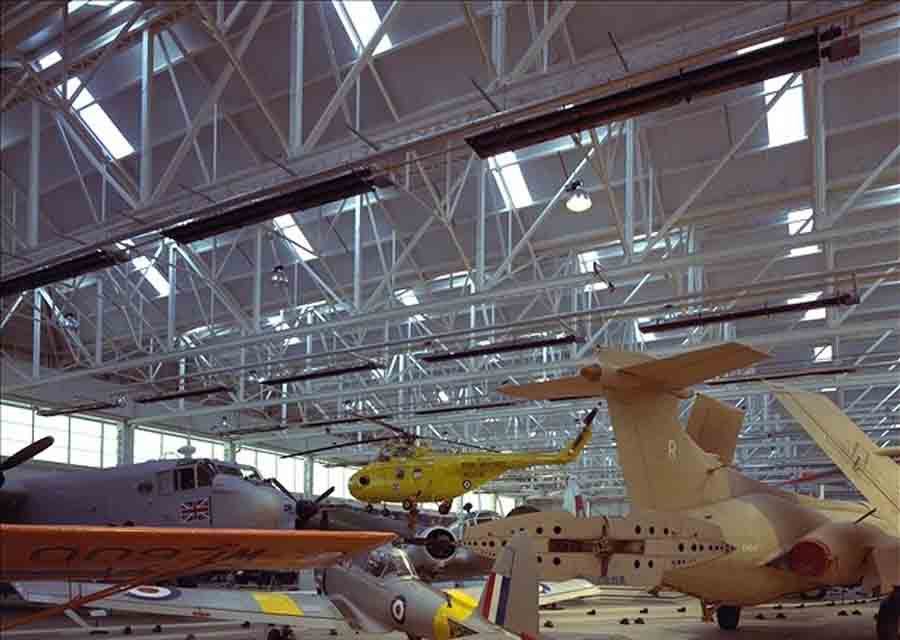

  • Отопление ангара используемого как музей авиатехники инфракрасными газовыми панелями

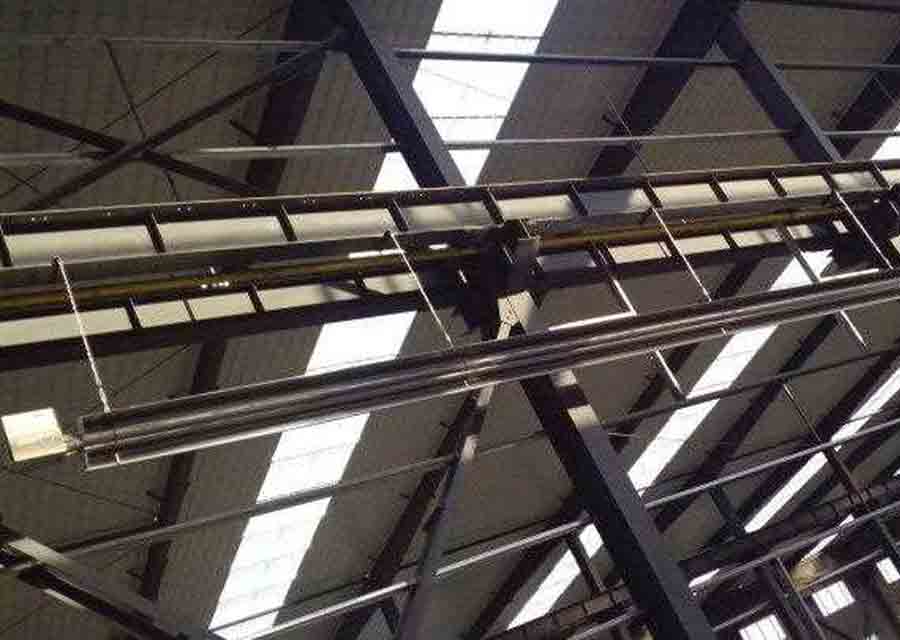

  • ИК газовые панели для отопления склада

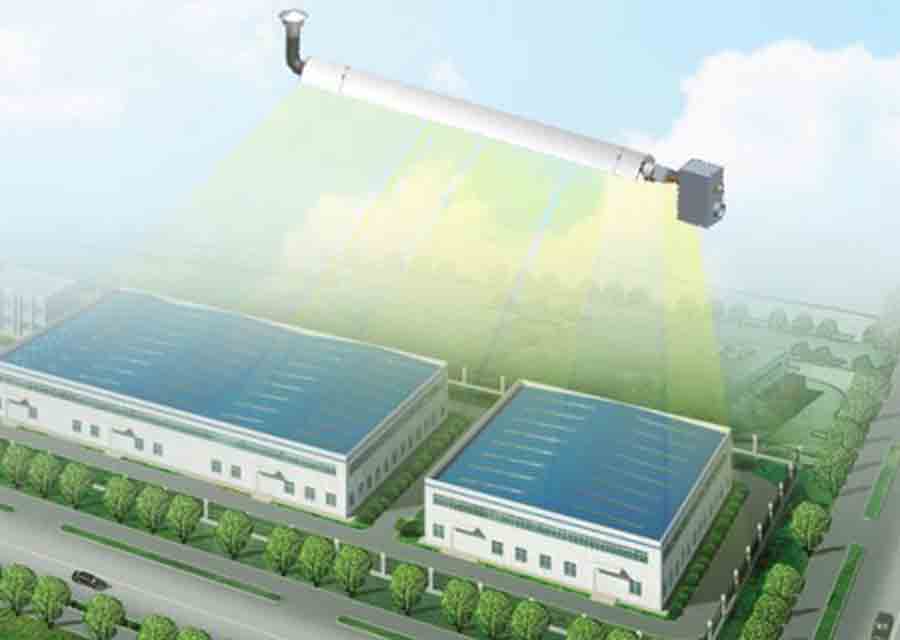

  • Принцип работы ИК газовых обогревателей для отопления склада, производственного здания
  • Инфракрасная газовая отопительная панель для отопления производства

Отопление склада или больших гипермаркетов с помощью руфтопов (воздушное отопление). Данный вид отопления складов или больших магазинов-кладов наподобие Леруа-мерлен, Ашан и аналогичных представляет собой разновидность воздушного отопления, совмещенного с вентиляцией. Часто применяется для помещений большого объема где требуется приток свежего воздуха и поддержание комфортной температуры без её точного регулирования. Руфтоп это кондиционер, совмещенный приточной установкой, устанавливаемый на кровле, непосредственно над обслуживаемым помещением - см. последнюю картинку, относящуюся к данному разделу. Основной плюс - это быстрый и простой монтаж без монтажа большого кол-ва воздуховодов под потолком склада, простота и удобство обслуживания самой установки (устанавливаете на крыше - как следствие большое пространство для облуживания и при необходимости замены). Как правило, отсутствие воды (нагрев воздуха газовый). Не подходит для производств с вредностям. Как правило, используется в однообъемных и одноэтажных помещениях, при отсутствии деления на отсеки.

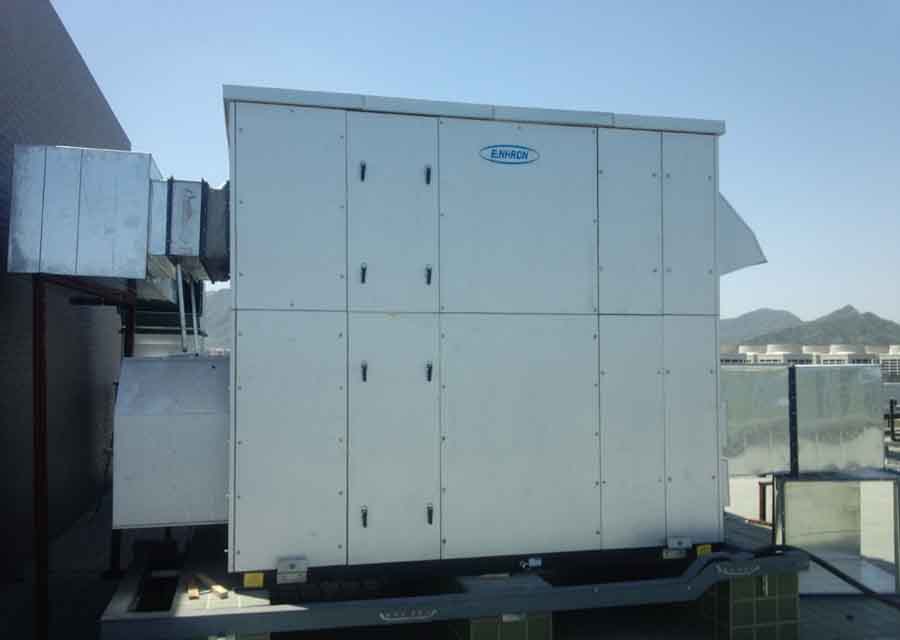

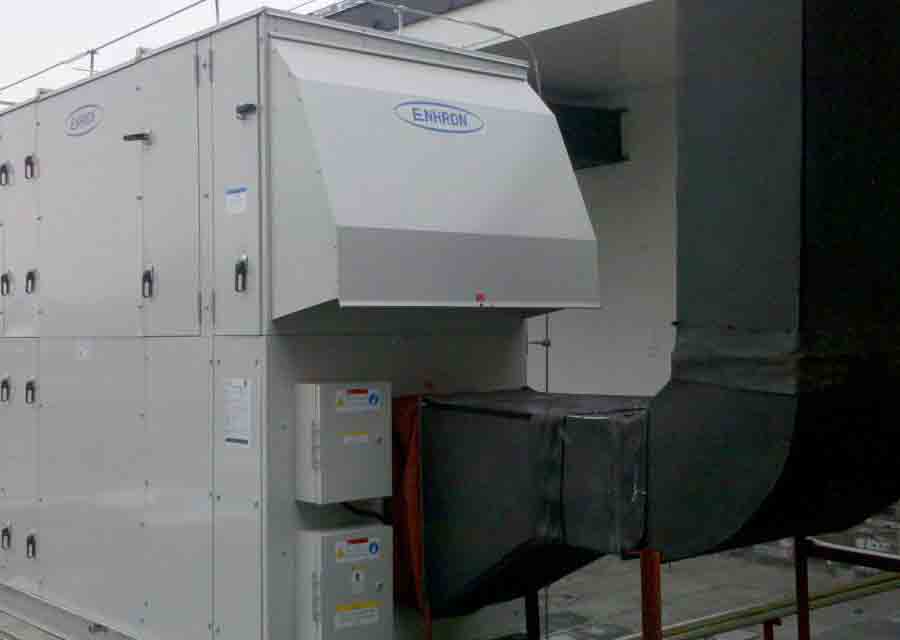

  • руфтоп для отопленя склада
  • отоплене склада руфтопом

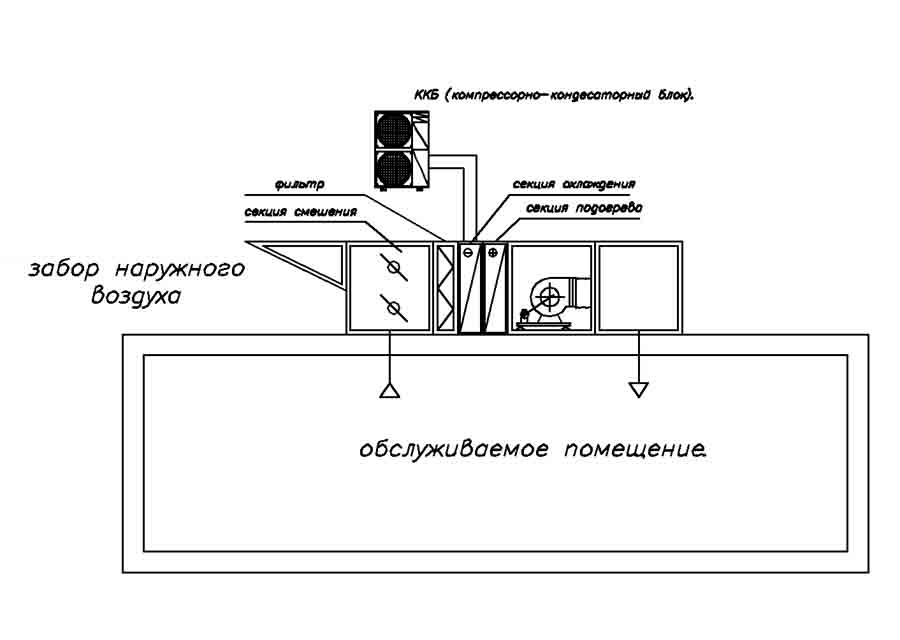

  • прнцип работы руфтопа

Отопление производственного цеха или склада радиаторами. Использование для отопления производства или склада обычных отопительных приборов, которые установлены у каждого из нас дома. Данный способ отопления пцехов или складов оптимален, когда производство носит местный характер и перед собственником не стоит задачи отопить тысячи квадратных метров и большие объемы помещений - часто для небольших производств или складов используются цокольные этажи зданий, или помещения (здания) со стандартными окнами и высотой потолка порядка 3-4 метров. В данном случае использование стандартных отопительных приборов для отопления склада или цеха самый целесообразный вариант.

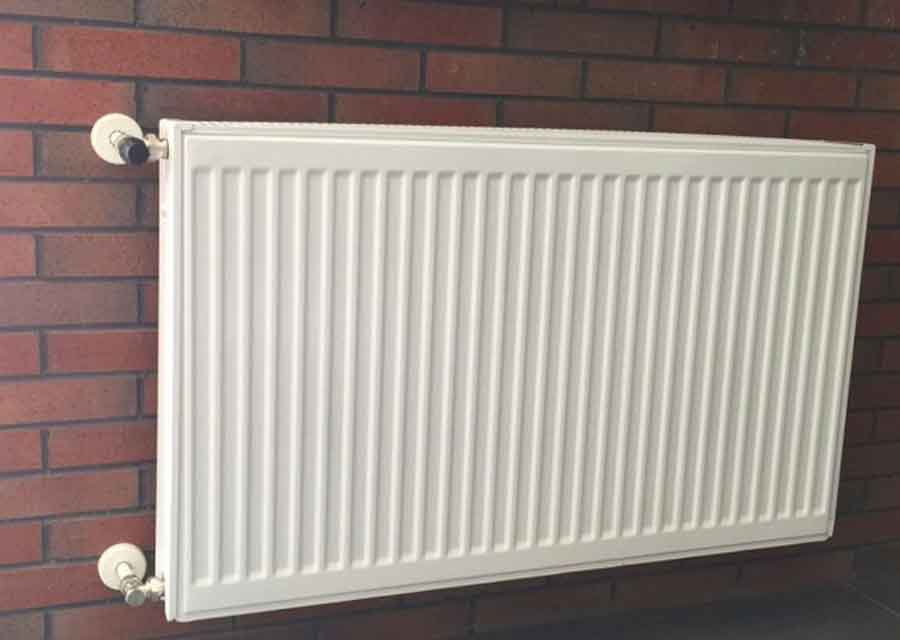

  • радиатор для отопления производства
  • отоплене склада радиаторами

Отопление производства с помощью кондиционеров. Данный способ отопения произодственных цехов испоьзуется как правило в южных регионах страны для помещений с невысокими потолками - это текстильная промышленность, механосборка, и другая легкая промышленность. В данном случае при отсустствии летом кондиционер используется по ямому назначению- охлаждению цеха, а в зимний период в качестве системы отопления производства. Для южных регионов это оптимальное решение - кондиционирование в болшинстве случаев устраивать приходится, а при отсутствии газа тепловой насос воздух-воздух (в данном случае кондиционер) является оптимальным решением по экономии средств на счтах за отопение. Следует отметить, что данный вид отопления не рекомендуется использовать на производствах с выбросом вредных веществ: кондиционер перемешивает воздух и как следсвие перемешивает вредности, которые вместо того, что бы быть убраным системой вентиляции перемешиваются в объеме помещения.

  • кондиционер для отопленя склада
  • наружные блоки кондиционеров для отопления производственного помещения
  • отопление завода кондиционером - внутренний блок, работающий на отопление

Отопление производственного помещения с помощью регистров. Данный метод отопления представляет собой разновидность отопления помощью батарей отопления, но вместо радиаторов отопления применяются регистры из гладких или оребренных труб, представляющие собой трубопроводы большого диаметра, по которым циркулирует горячая вода. Данный метод широко использовался в СССР – радиаторов отопления производили не так много, да и чистка радиатора на производстве с пылью, маслом и прочими сопутствующими производству выбросами не лишком удобна. А стальных трубопроводов было достаточное количество, да и очистка регистра производилась намного легче. К тому же при повреждении радиатора в большинстве случаев требуется его замена, а вот регистр мало того, что довольно сложно повредить, так и починить в большинстве случаев не представляет труда – практически на любом предприятии есть сварщик, который без труда устранит любую неисправность. На данный момент регистры практически полностью вытеснены радиаторами, которые дешевле, занимают меньше места, легче и эстетичнее. Регистры остались в основном на производствах с советских времен, и периодически устанавливаются в производственных помещениях, где необходимо обеспечить легкость уборки и отсутствие пыли, когда необходимо свести к минимуму возможность протечек, в складских помещениях где есть опасность повреждения радиаторов

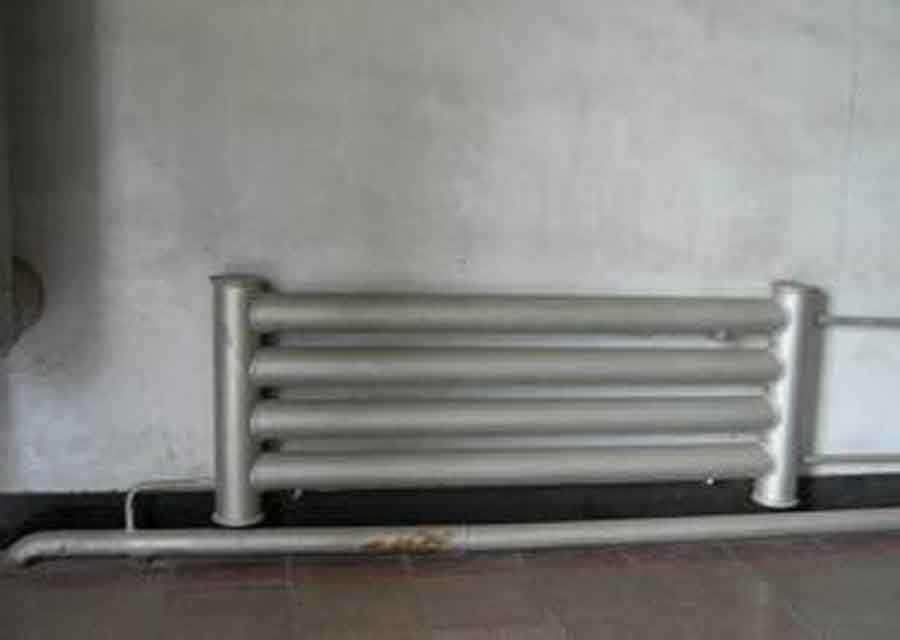

  • отопление производственного помещения с помощью регистров

Отопление склада электричеством (прямое). Отопление склада электричеством образно можно разделить на прямое и косвенное. Прямое отопление склада электричеством - это установка электрического радиатора или конвектора непосредственно в складском помещении и подвод к нему электроэнергии. Данная система отопления позволяет избежать больших капитальных затрат (отсутствие котла, трубопроводов насосов и т.п.), но как правило имеет ощутимые эксплуатационные затраты. Данную систему применяю как правило для небольших складских помещений, отвечающих требованиям СНиП 41-01-2003 (таблица Б.1) Рекомендуемая система отопления - электрическая и газовая для помещений категорий В1- В4 (кроме складов категорий В1- В4) при температуре на теплоотдающей поверхности не более 110 °С. Электрическая для помещений категорий А и Б (кроме складов категорий А и Б) во взрывозащищенном исполнении в соответствии с ПУЭ при температуре на теплоотдающей поверхности не более 110 °С. Использование прямой электрической системы отопления для складов большой площади как правило не оправдано. Данную систему удобно использовать для отопления склада небольшой площади либо при периодическом использовании склада (нет опасности разморозки данной системы отопления склада и при использовании склада эпизодически вложения в систему отопления не представляются экономически оправданными).

  • отопление склада электричеством

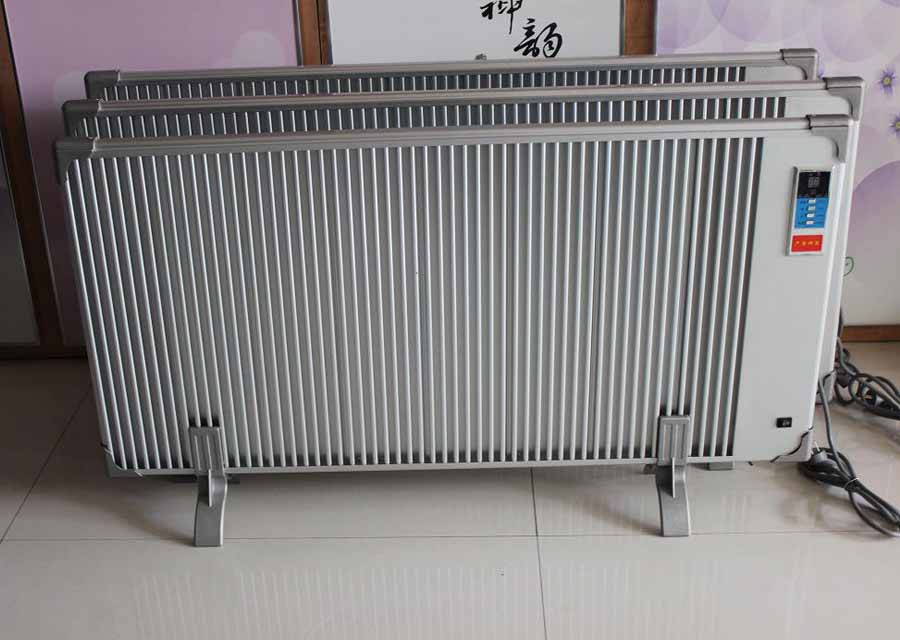

  • отопление склада с помощью электроконвектора

Отопление склада с помощью электричества (косвенное). Косвенное отопление склада электричеством – это установка в отдельном помещении электрокотла и использование системы отопления склада с помощью тепловентиляторов, радиаторов, вентиляции. Данная система в большинстве случаев используется как резервная, временная (в тех случаях когда необходим быстрый запуск склада в работу, но подключение газа возможно только через несколько лет), когда нет возможности использовать другой источник тепла, либо когда необходимо максимально сократить капитальные затраты.

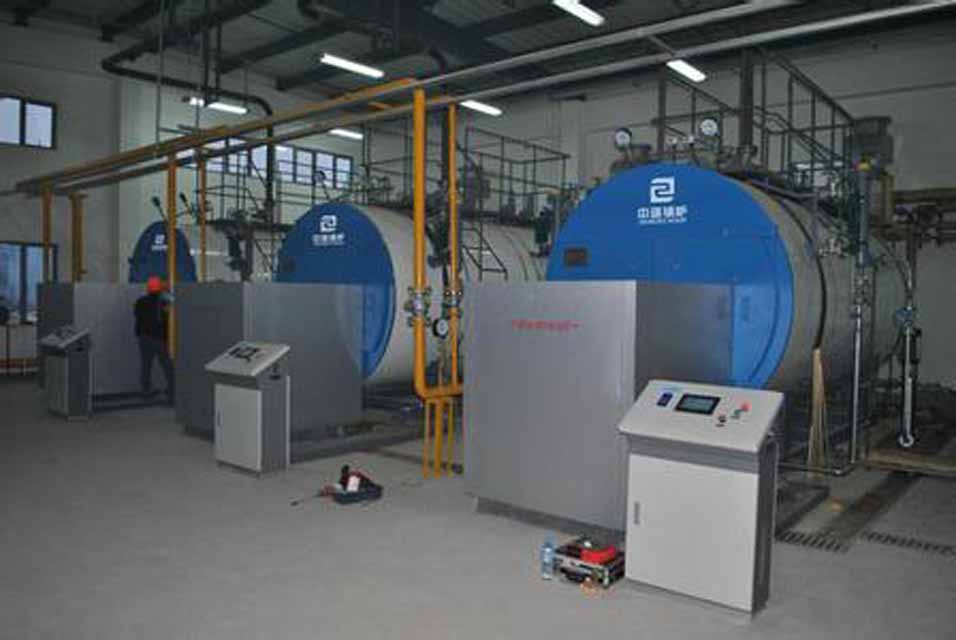

  • отопление склада электрокотлом

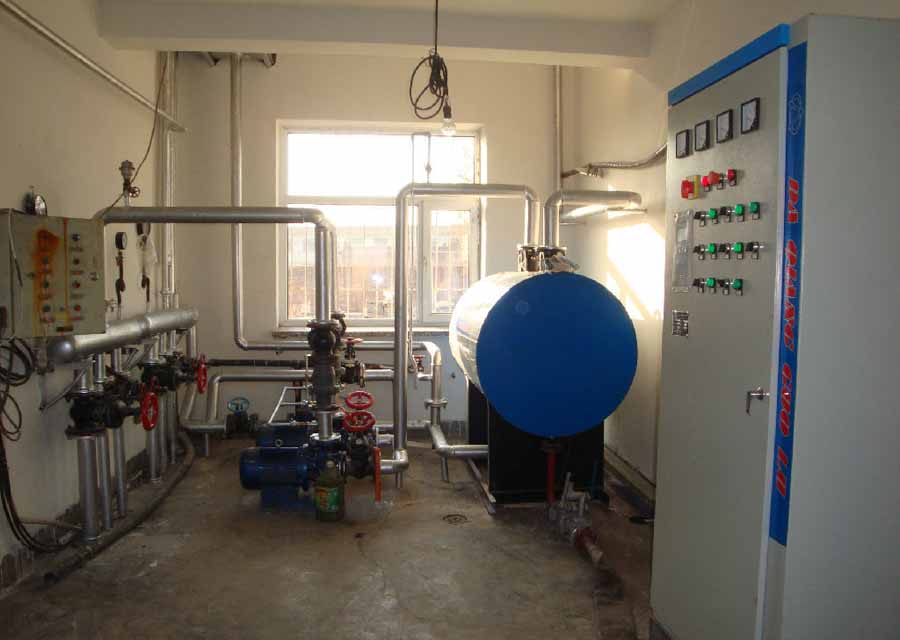

  • отопление склада с помощью нескольких электрокотлов

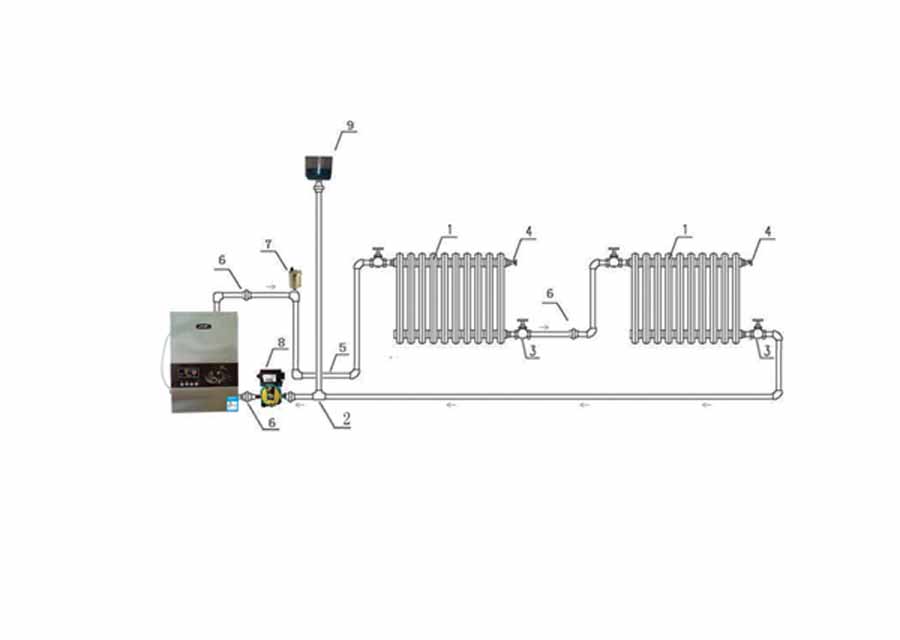

  • отопление склада электричеством принципиальная схема
