Процесс проектирования заводов достаточно сложен, как в принципе и проектирование производств, цехов и других масштабных проектов. Эта сложность обусловлена тем, что уже с самого начала необходимо учитывать все возможные нюансы. Любая недоработка может повлечь за собой еще более масштабную переделку. А это в свою очередь повлечет материальные и временные затраты. Проектная деятельность, помимо творческой и технической составляющей, включает в себя комплекс целого ряда параметров: это и логистика, и работа с пожарными службами, экологами, учет санитарных норм и многое многое другое. При подготовке проекта завода необходимо взять в расчет и его будущую отраслевую принадлежность, а именно какие услуги будет предоставлять предприятие, какую будет выпускать продукцию. Существует огромное количество всевозможных классификаций, которые помогут определить Вам отрасль, и следовательно, учесть все особенности и нормативы, характерные для нее. Стоимость проектирования заводов и других объектов можно посмотреть в разделе "Цены на проектирование" .

  • Несущие колонны при проектированиии заводов

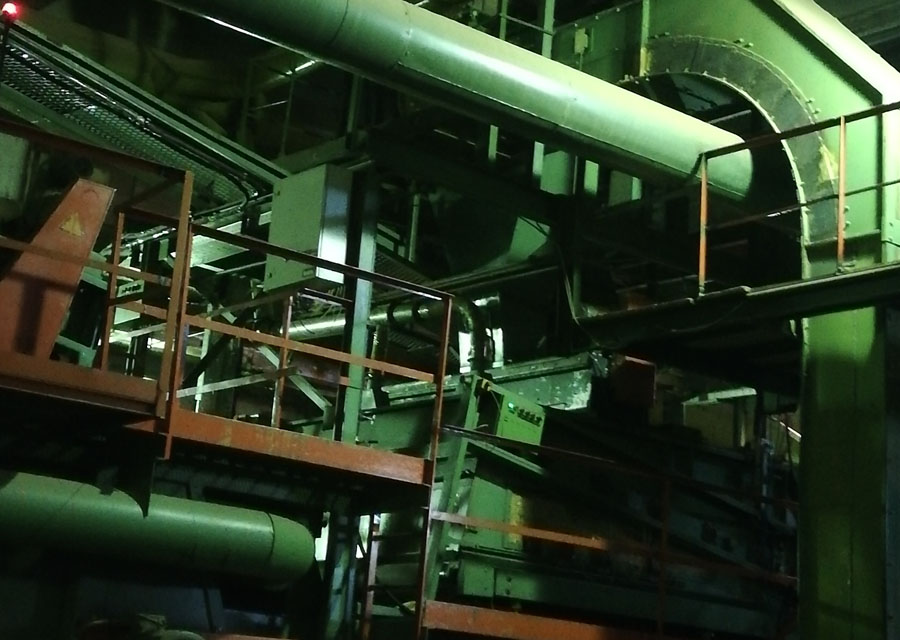

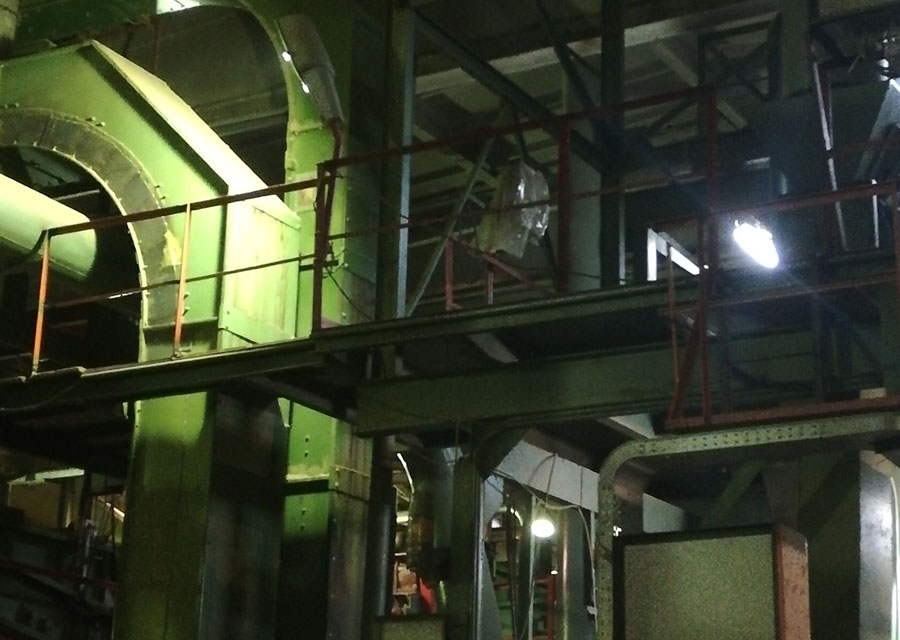

  • Площадки обслуживания коммуникаций при проектировании заводов

Проектирование заводов, фабрик, производственных цехов – это процесс, требующий системного подхода. Строительство и проектирование завода представляет собой процесс сложного и многостороннего взаимодействия инвестора с подрядными организациями и государственными структурами. Результатом такого сотрудничества будет являться завершенный производственный объект, обладающий характеристиками, отвечающими требованиям заказчика и законодательства. Успешность завода будет зависеть от множества параметров, таких, как:

• Насколько верно разработан проект завода специфике деятельности производства или фабрики, насколько предлагаемые конструкции учитывают вид деятельности производства.

• Компактность размещения цехов и производственных помещений завода, принятых на этапе проектирования, позволит сэкономить на времени и средствах, идущих на доставку и перемещение сырья, продукции и т.д.

• Продуманность на этапе проектирования всех циклов и производственных операций;

• Насколько просто внедрятся новые технологии;

• Безопасны ли работы персонала на производственном оборудовании, и насколько технически все удобно.

• Соответствуют ли условия труда, принятые при проектировании завода соответствующим требованиям безопасности. Для обеспечения эффективной работы предприятия важно обеспечить персоналу комфортные условия, наличие помещений для бытовых нужд;

• Соблюдаются ли нормы природоохранного законодательства, принятые при проектировании завода: дневные квоты предельно-допустимых сбросов, выбросов и пр.;

• Насколько при проектировании была продумана логистика заводского комплекса, а также транспортная доступность площадки промышленного предприятия. Использование современных технологий в процессе транспортировки грузов внутри предприятия и за его пределами;

• Учтены ли геологические особенности и климат местности при разработке проекта завода. Эти показатели имеют большое значение для обеспечения безопасности производства и персонала;

• Минимизация издержек без потери качества продукции;

• Иные характеристики, способные увеличить доход предприятия.

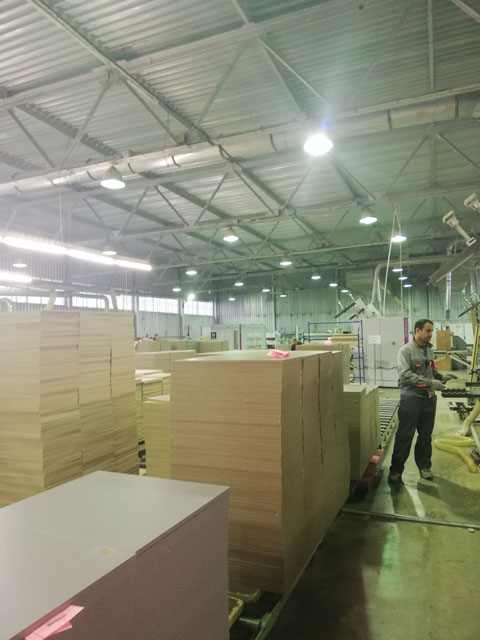

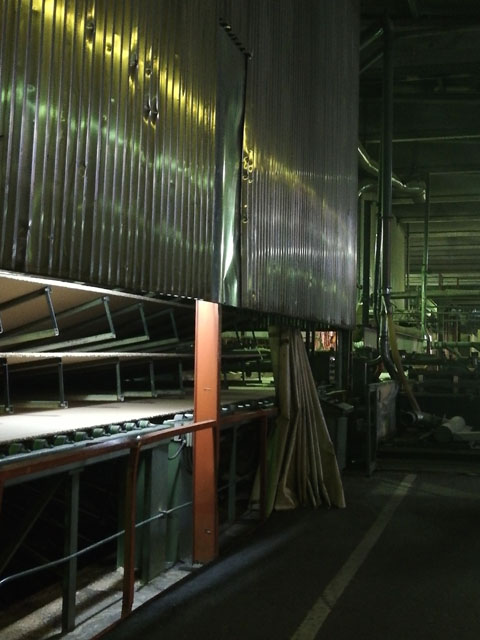

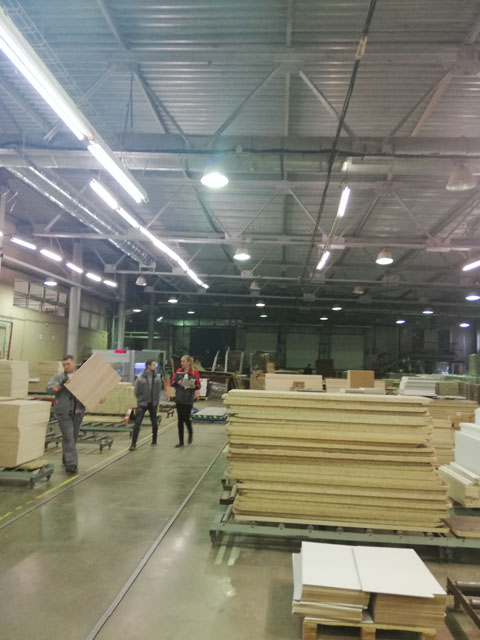

  • Производство мебельной фанеры на заводе

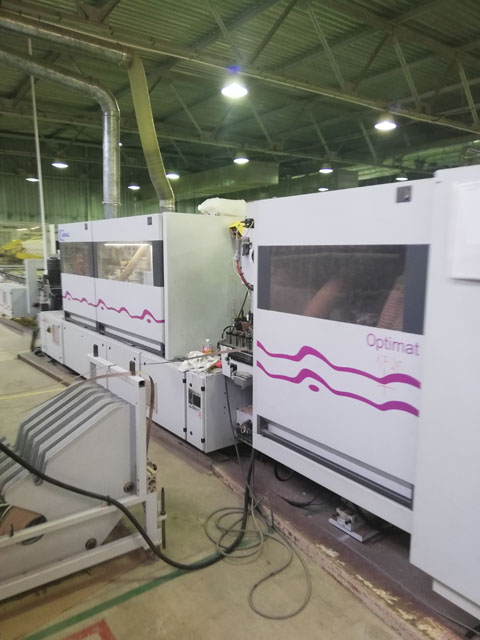

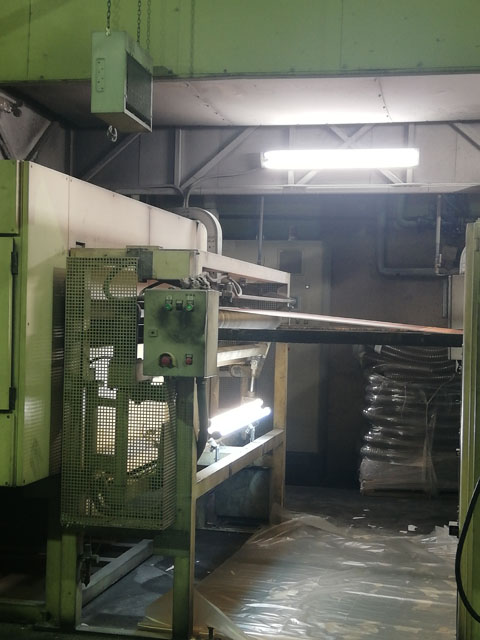

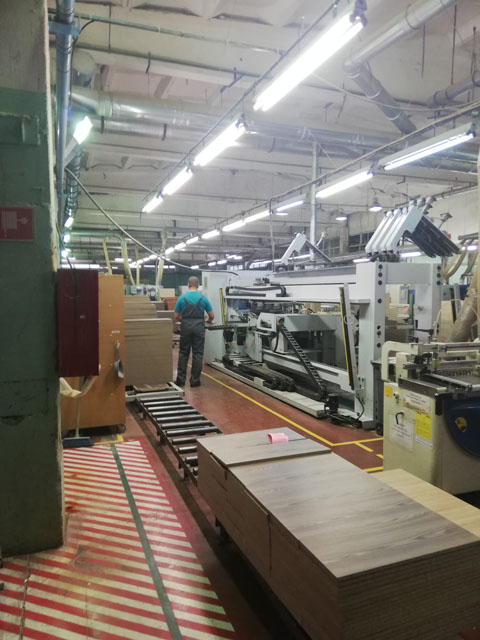

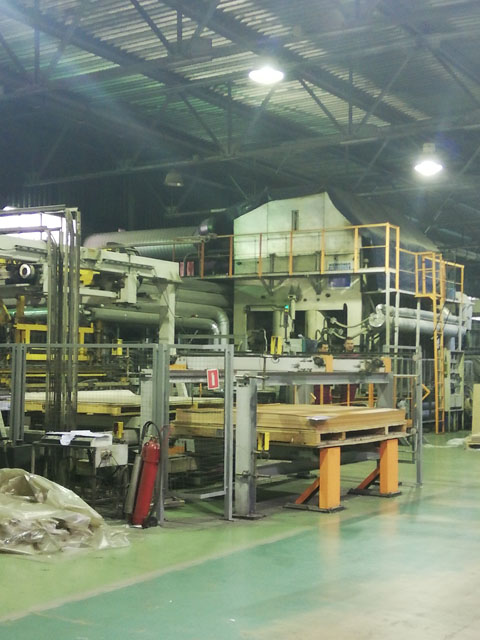

  • Станок ламинирования мебельных панелей на заводе

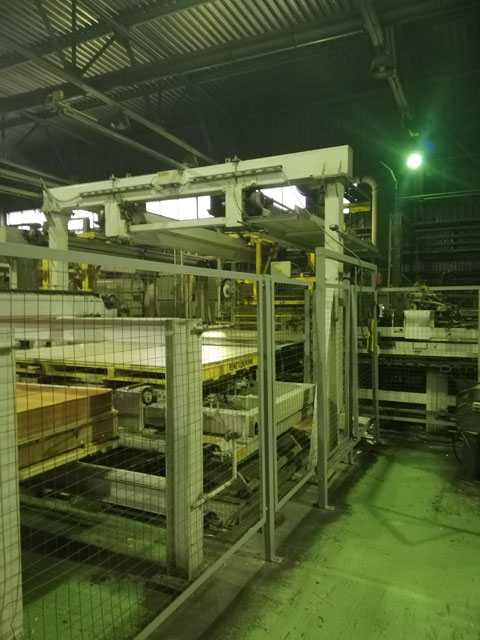

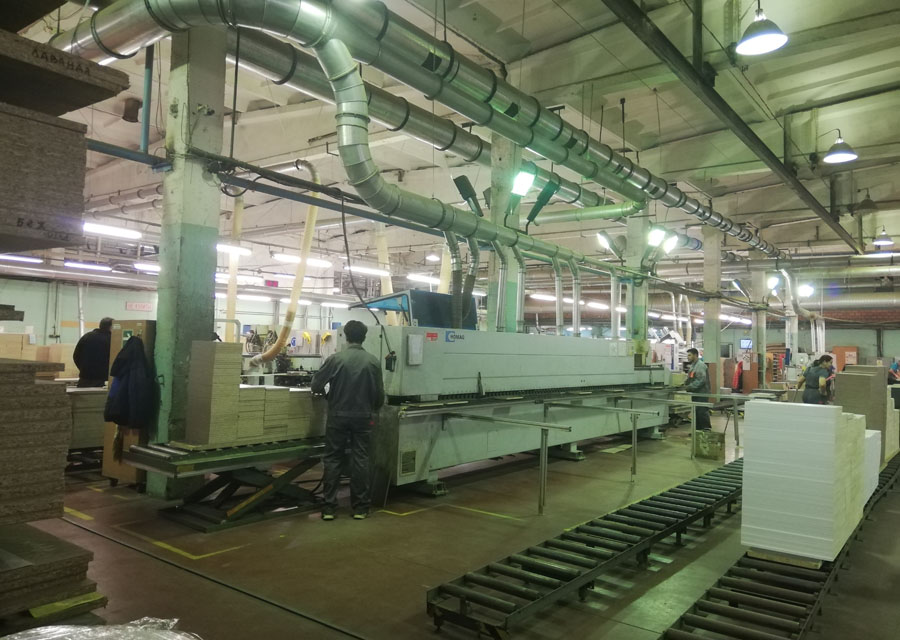

  • Технологическое оборудование при проектировании заводов

Создание проекта при строительстве завода требует от проектировщика комплексных знаний, опыта и владения современными технологиями. Строительство и проектирование промышленных объектов, в том числе и заводов, строго регламентировано утвержденными актами и нормативами, которые касаются всех составляющих, начиная от выбора площадки под строительство и устройства фундамента и стен, заканчивая санитарно-гигиеническими и прочими требованиями. Немаловажным параметром является предусмотреть еще на этапе проектирования завода получение сертификата соответствия международным стандартам качества ISO (ISO 9001, ISO 14001, ISO 18001 и др.). Поэтому уже на этапе проектирования завода требуется подготовить всю необходимую рабочую документацию в строгом соответствии с нормативными актами. С особенностями выбора, монтажа и работы тех или иных систем вы можете ознакомиться в разделе "Статьи" .

  • Движение транспорта, утенное при проектировании завода

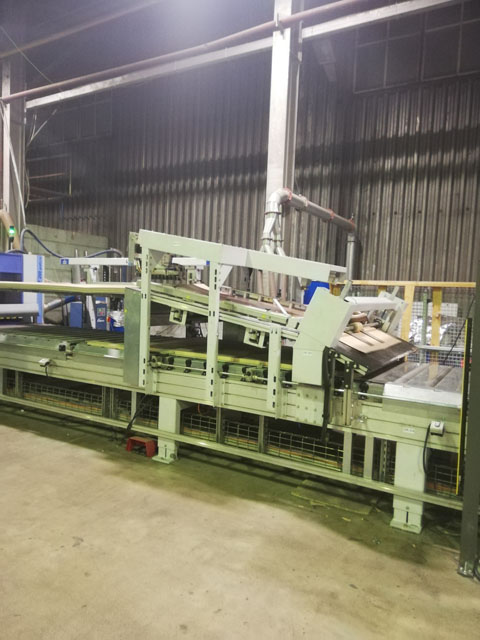

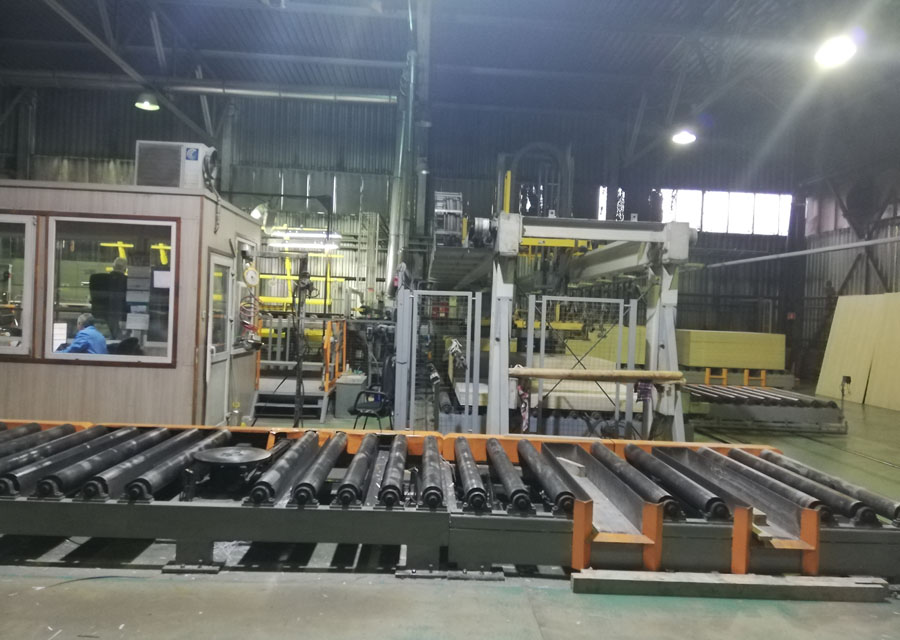

  • технологическая линия завода

Этапы проектирования заводов

Проектирование заводов состоит из нескольких этапов, на каждом из которых осуществляется комплекс исследовательских мероприятий, изысканий и согласований:

1. Предпроектный этап проектирования завода. Проектирование промышленных объектов, таких как заводы и фабрики имеют ряд значительных отличий в сравнении с таким процессом как проектирование жилых и общественных зданий. В отличие от них, специфика при проектировании производственных зданий заключается в присутствии крупных по размерам помещений без перегородок, проектирование которых описывается набором отраслевых нормативных документов и представляет дополнительную сложность при проектировании строительных конструкций - требуется сделать безопорное перекрытие большой длины и высокой надежности. Проверка соблюдения прописанных в этих документах норм будет происходить в рамках обязательной экспертизы, а так же на стадии согласования проекта в надзорных органах. В разработку подобных проектов включается множество специалистов, таких как: архитекторы, инженеры, конструкторы, электрики, технологи, сантехники и специалисты других областей. Немаловажно изучение особенностей производства и той территории, где планируется строительство предприятия. Это имеет значение для понимания специфики геологии, характера грунта. В основу проектных разработок завода или цеха берутся производственно-технологические схемы работы будущего объекта, а выполнение промышленных проектов при строительстве заводов и производственных предприятий невозможно без участия в нем главного технолога предприятия. Эскизный проект всего завода или его отдельных корпусов, разрабатываемый в процессе сбора и анализа первоначальных данных, представленных в Техническом задании с перечнем требований к объекту, поможет понять концепцию будущего завода. При выборе площадки строительства, до этапа проектирования в каждом варианте анализируются и сравниваются условия обеспечения сырьем, топливом, электроэнергией, водой, возможности кооперирования и комбинирования с другими предприятиями, обеспеченность трудовыми ресурсами. Также до этапа проектирования завода берется в расчет наличие внешних транспортных связей, мощность имеющихся строительных организаций. Любой предприниматель хочет минимизировать свои капитальные и эксплуатационные затраты на производство, выпуск продукции, сэкономить расходы на доставку. И этот момент в том числе диктует условия по выбору участка будущего завода или фабрики. Земельный участок не должен быть слишком большим, но в то же время Вы должны помнить, что на нем, помимо цехов, складов и производства, будут располагаться сопутствующие объекты. Помещение (или отдельно стоящая постройка) с охраной, электроузел, и другие подсобные помещения, соответствующие требованиям СНиПов, нормативным актам. Учитывая все вышеописанное, можно сделать вывод, что выбор участка это не единоличное решение, а результат работы смежных высококвалифицированных специалистов.

  • кран-балка в цехе завода

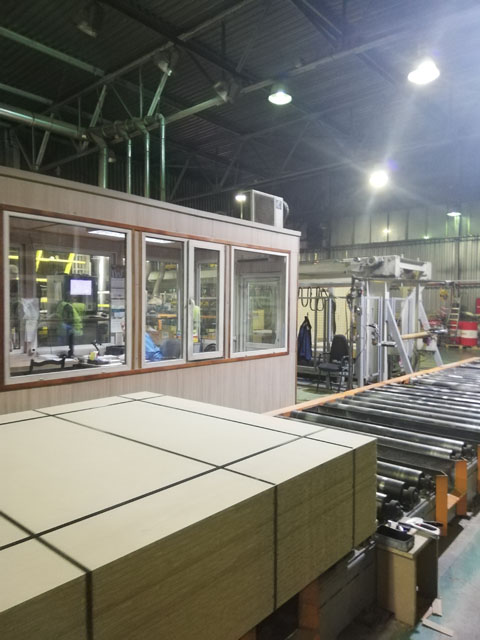

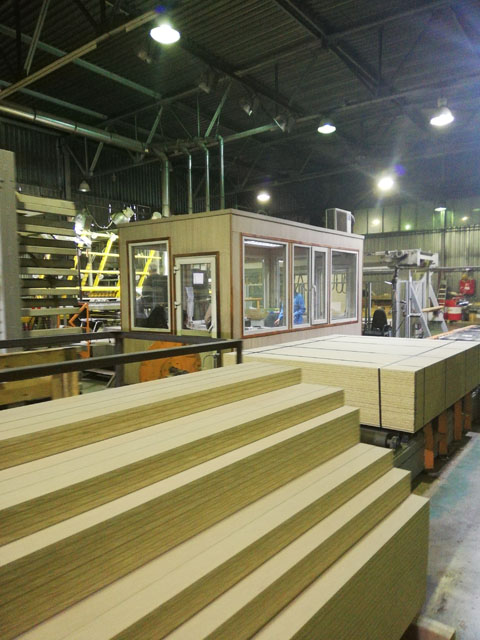

  • Размещение поста технолога в цеху завода
  • Размещение поста технолога в цеху завода
  • Размещение поста технолога в цеху завода

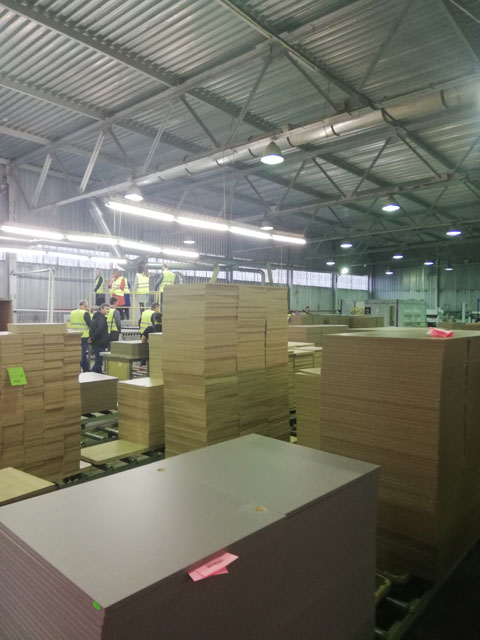

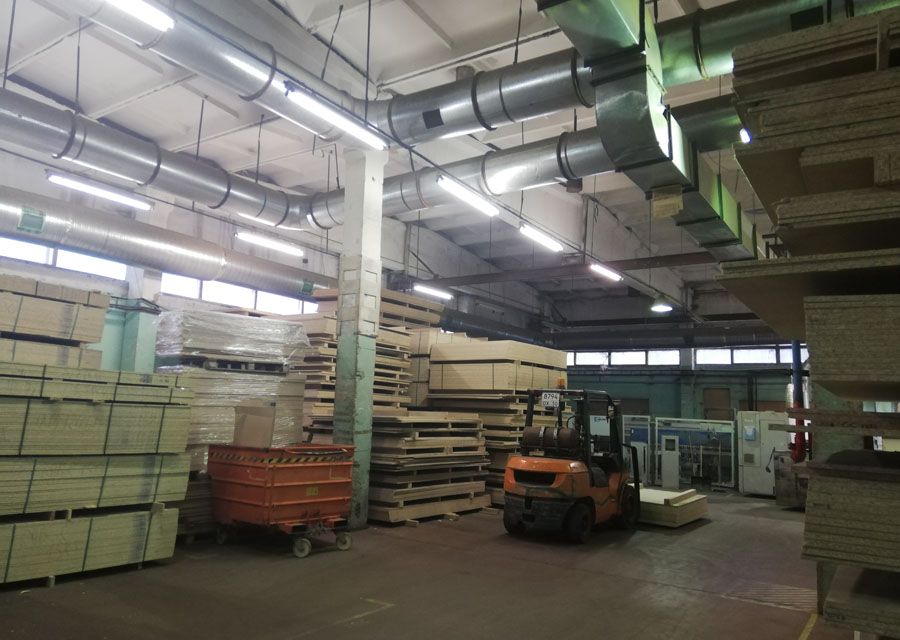

  • Склад завода
  • Приточная вентиляция при проектировании завода

2. Этап подготовки проектной документации завода. На данном этапе проекту необходимо пройти согласования с учетом всех требований и пожеланий заказчика, также на нем обсуждаются материалы, используемые в процессе реализации проекта, производится расчет. В данном этапе проектирования завода можно выделить несколько разделов:

1. В общем разделе обычно получают характеристику местности, запрашивают ситуационный план города с указанием построек, дорог, подъездных путей, а также инженерных коммуникаций и ЛЭП (здесь масштаб 1:1000 или 1:2000)

2. В разделе ГПЗУ на плане отмечают рельеф в разной плоскости, отмечают насаждения, также здания, подъездные пути и коммуникации, но уже в другом масштабе (масштаб 1:500)

3. В разделе конструктивные и объемно-планировочные решения: Производится расчет нагрузки на грунт. Здесь принимается к учету характеристика самого грунта, его физико-химические свойства. Для определения глубины закладки фундамента необходимо проанализировать состав грунтовых вод, его максимальный уровень.

4. В разделе "Отопление, вентиляция и кондиционирование воздуха, тепловые сети" при проектировании завода анализируется тепловая и холодильная нагрузки завода, зависящие от климатических условий: среднегодовой температуры, а также ее минимальных и максимальных значений.

5. В разделе "Система электроснабжения" проекта завода утверждаются источники электроснабжения, а также обосновываются электрические нагрузки.

6. Раздел канализации и водоснабжения: здесь проектировщик и заказчик максимально подробно описывает все возможности по обеспечению завода, предприятия или фабрики питьевой и технической водой, сети канализации и водопровода, изучает точки присоединения сетей, систему ливневых вод и схему их отвода с площадки.

  • Система электроснабжения при проектировании завода

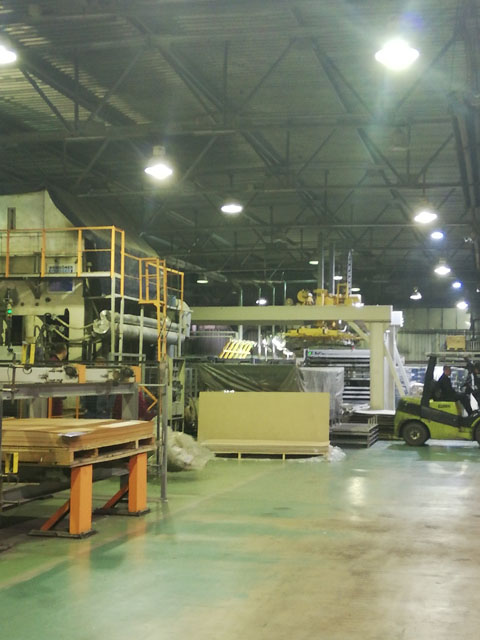

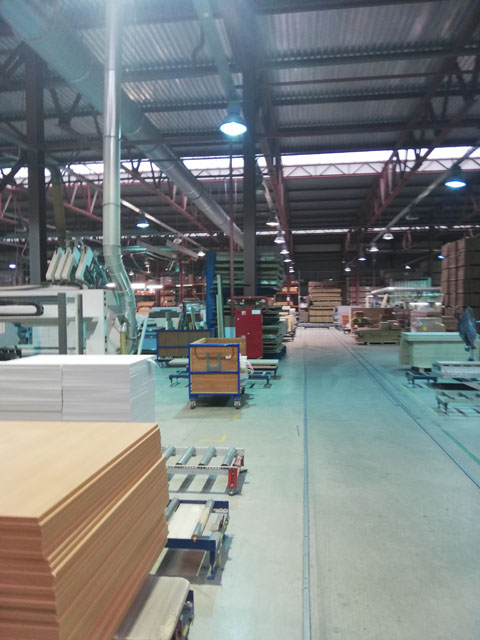

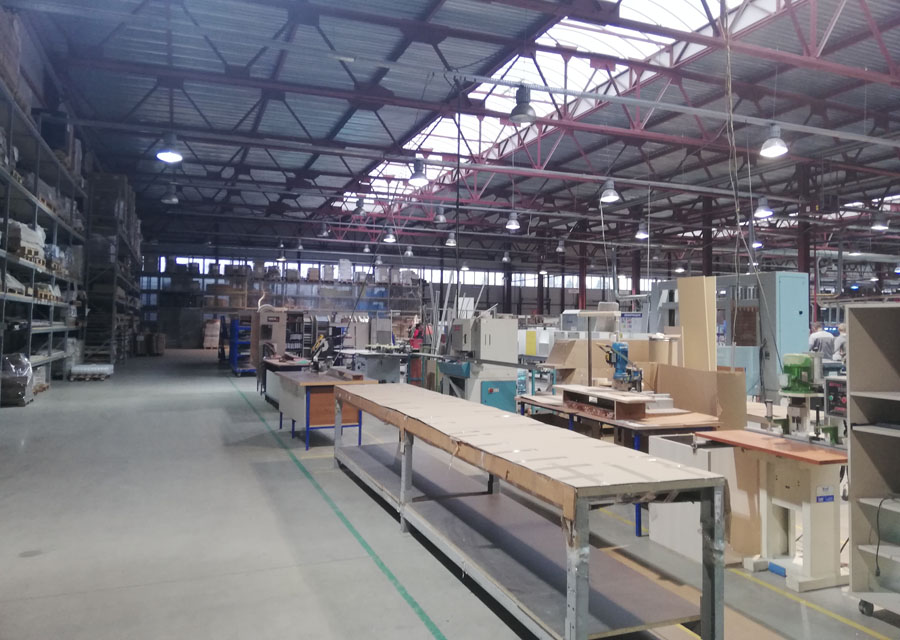

  • общий вид цеха завода

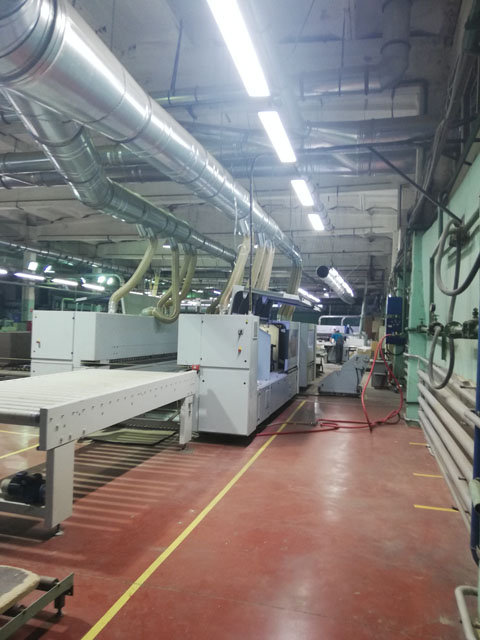

  • технологическая вентиляция при проектировании завода
  • технологическая вентиляция при проектировании завода

3. Создание рабочего проекта при проектировании завода (Стадия Р). Разрабатывается рабочая (детальная) документация завода. На данном этапе максимально важно проявить скрупулезность и уделить внимание всем без исключения мелким деталям. Утвердив и согласовав концепцию (стадия П), более детально прорабатываются конструктивные аспекты завода. Важно дополнить документацию развернутыми чертежами всех узлов, инструкциями по монтажу для строительных бригад, рассчитать детальную и точную смету с указанием сроков окончания строительства и т.п.

Только имея полный комплект рабочей документации завода, возможно перейти к этапу строительно-монтажных работ. Вид деятельности предприятия сможет подсказать выбор района расположения. Так, например, пищевое производство делится на 3 группы в зависимости от продукции, стойкости при транспортировке и затрат на доставку готовой продукции:

1. Сырьевой материал, не подлежащий длительному хранению. Производство по модификации данного материала располагают, как правило, в районе нахождения данного сырья (виноделие, завод по производству свекловичного сахара, спиртовой, консервный);

2. Фабрикат, прошедший первую стадию обработки, и продукция, потребление которой происходит на месте (хлебопекарное производство, кондитерское, пивоваренное);

3. Добыча природных ресурсов. Предприятия, связанные с этим видом деятельности, размещаются ближе к месту добычи (розлив минеральных вод).

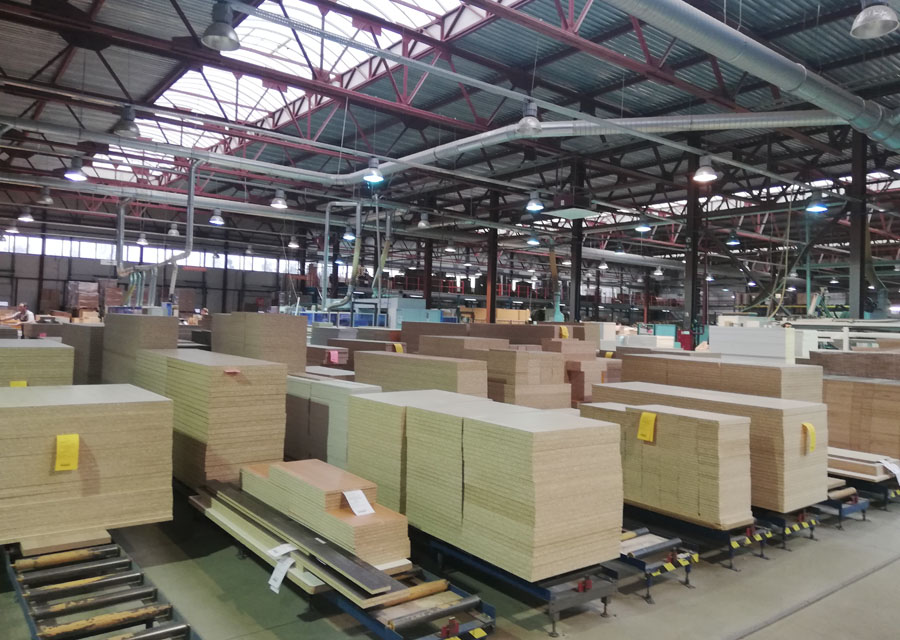

  • Склад сырья на заводе
  • освещение склада сырья
  • вентиляция склада сырья

Определение производственной мощности в условиях ненасыщенного рынка также имеет большое значение при рассмотрении проектирования завода. Данную информацию должен заранее просчитать заказчик. Для этого статистическим путем определяют удельное потребление того или иного продукта одним человеком за сутки. В дальнейшем, определяют количество дефицита выпускаемой продукции с учетом роста населения за 10-летний период. В функционал проектировщика входит следующий перечень работ (при необходимости с привлечением узкоспециализированных организаций):

1. Подготовка и получение оферты или предварительного договора на подключение проектируемого объекта к инженерным сетям и коммуникациям.

2. Инженерная подготовка, обследования. На этом этапе можно продумать внутренние и наружные инженерные системы. От их исправности, корректности подключения, работы зависит как пожаробезопасность, так и комфортная эксплуатация всей постройки: не должно быть замыканий, пожароопасных ситуаций, никаких оголенных проводов, провоцирующих удар током и других опасных ситуаций. Все инженерные системы можно разделить на внешние и внутренние. К внутренним мы отнесем отопление, водоснабжение и канализацию, электричество, вентиляцию, кондиционирование, газ и слаботочные инженерные системы. Наружные системы полностью повторяют внутренние, за исключением вентиляции и кондиционирования.

3. Подготовка всей необходимой документации, подкрепленной расчетами.

4. Подбор нескольких вариантов размещения, их сравнительный анализ с указанием всех преимуществ, в том числе и технико-экономических.

5. Более детальная подготовка документации по самому оптимальному варианту размещения.

Следует отметить, что по договоренности с заказчиком проекта, проектировщик направляет все подготовленные материалы и расчеты для согласования в органы госнадзора и территориальной проектной организации Госстроя.

Стоимость проектирования инженерных систем завода

Расценки на проектирование инженерных систем для зданий различного назначения, в том числе и при строительстве заводов и производств, приведены в разделе «Цены на проектные работы для Проектной и Рабочей документации».

Инженерные системы автоматизации – принимают в учет при проектировании заводов и производств, они присутствуют в большинстве зданий промышленного строительства и отвечают за экономичность, безопасность и комфорт эксплуатации остальных инженерных систем. Проектирование такой системы на заводе необходимо практически в параллели с проектированием производства, так как оно напрямую зависит от технического задания и желания заказчика. Не вдаваясь в подробности, можем сказать, что проектирование данной системы в области отопления может сэкономить до 30% расходов на систему отопления в течение отопительного периода.

Также, вскользь, хотим упомянуть о проектировании системы электроснабжения завода.

Она является помимо того, что основополагающей системой здания, также практически важной частью стройки. Зачастую, на время строительства завода, склада, производства, цеха или другого объекта выделяют временную линию электроснабжения – для обеспечения электричеством строительной техники, машин и агрегатов, а также в целом, организации стройки (освещение).

Более подробно с системами автоматизации, электроснабжения и другими вы можете ознакомиться в нашей статье "Инженерные системы зданий и сооружений" .

Так как проектирование и монтаж инженерных систем завода, в том числе вентиляции и отопления является одной из самых востребованных среди наших заказчиков, поэтому мы предлагаем ее детальное проектирование. Большинство производственных циклов на многих заводах сопровождаются выделением тепла от станков, выбросом стружки при производстве, доставляют неудобство другими побочными эффектами в процессе работы, такими как выделения дыма при сварке, или другими возможными выбросами, например, в фармацевтической промышленности. В это же время при некоторых технологических процессах необходима дополнительная очистка воздуха зоны производственного цикла промышленного предприятия (производство микропроцессоров, производство фармацевтической продукции). Как раз именно эти моменты и учитываются на этапе проектирования системы с последующим монтажом вентиляции завода или его цеха. Более подробно с вентиляцией промышленных предприятий можно ознакомиться в статье «Отопление производства, цеха завода, склада: варианты систем отопления производственных и складских зданий, целесообразность применения каждой схемы». Стоимость проектирования промышленного отопления и вентиляции на странице «Цены на проектные работы для Проектной и Рабочей документации».

При проектировании данной инженерной системы промышленных предприятий наша организация производит расчет на каждый конкретный технологический цикл, беря в расчет требования к количеству и качеству воздуха в рабочей зоне, объему вредных веществ, выделяемых в воздух, расположению здания в пространстве, теплопритоков и других параметров. На некоторых производствах достаточно обеспечить аэрацию путем открытия окон, но такие случаи, как правило, исключение. Обычно, делается общеобменная вентиляция с локальной местной вентиляция, если такая необходима, исходя из технологического процесса.

  • Естествнное освещение при проектировании заводов
  • Использование аэрации при проектировании завода

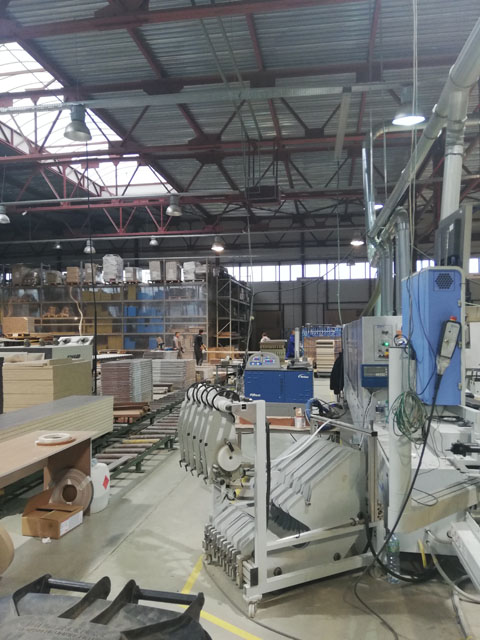

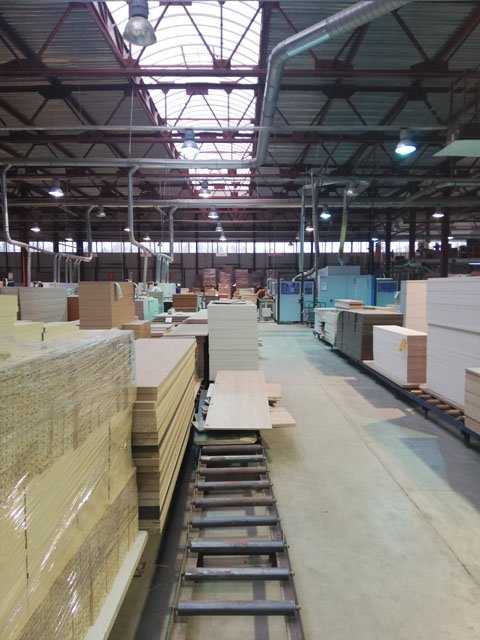

  • Цех завода с естественным освещением

4. Этап оптимизации при проектировании завода. Каждый проект обязан пройти всеразличные этапы согласования и экспертизы, поэтому необходимо продумывать все детали. Технологический процесс является главенствующим фактором при комплексном проектировании, а именно при выборе инженерного, санитарного, технического оснащения и архитектурной планировке.

  • покрасочная камера в цеху завода

Проектная документация завода обладает рядом специфических особенностей, таких как особенные средства архитектурной выразительности, учет технологических и строительных норм. При работе над проектом завода учитывается постоянное изменение в технологическом процессе, прорабатываются все инженерные сети и точки подключения, возможность или необходимость использования специфического транспорта, техники и оборудования, просчитываются все варианты риска техногенной аварии при введении в эксплуатацию и постоянной работы завода. Также можно представить трехмерную модель завода целиком или его отдельного цеха участникам-разработчикам, строителям, инженерам и заказчику для ознакомления с размещением элементов постройки и взаимодействия между собой уже предметно.

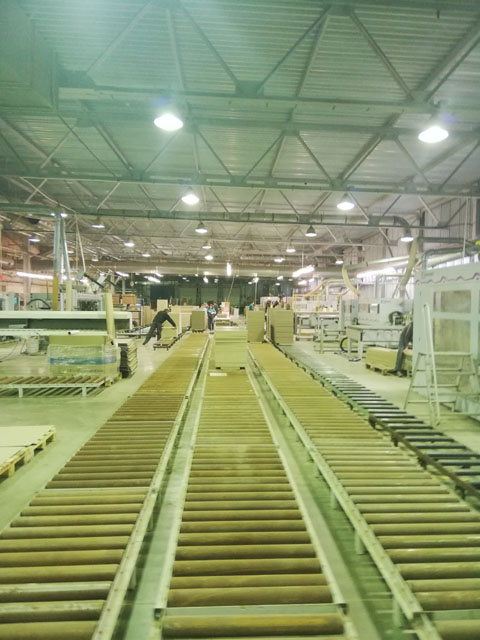

  • конвеер завода

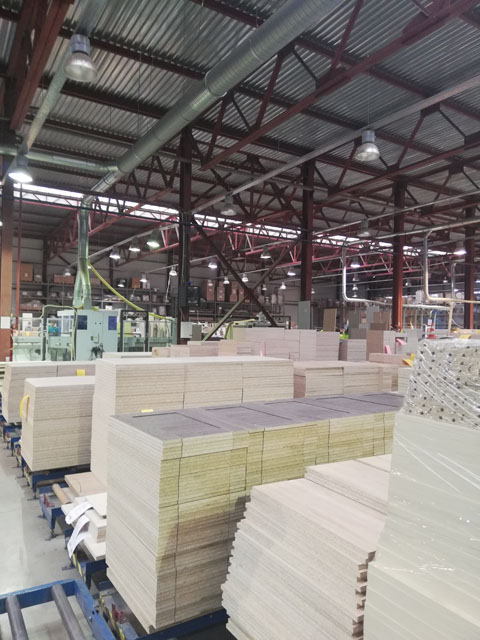

  • вентиляция завода

Проектирование при реконструкции завода. И отдельным пунктом хотели бы рассмотреть проектирование при реконструкции завода и требования к нему. Проект должен предусматривать такие решения как перепланировка, реконструкция здания и инженерных сетей, в целом перепрофилирование завода, укрепление фундамента, изменение несущих конструкций, увеличение площадей, смена архитектурного образа.

  • Реконструируемый завод
  • Реконструкция завода
  • Перепрофилирование завода

Последнее, что мы бы хотели обсудить это требования к проектируемому промышленному объекту. Неважно, какой объект Вы решили построить: цех, завод, производство, складской комплекс, электростанцию. Все они должны будут отвечать таким категориям требований, как эстетические (соответствие назначения помещения его внешнему виду), экологические (здесь важно соблюсти минимизацию использования земельного участка под застройку, разместить все компактно, максимально использовать все площади, включая крыши, также сакцентировать внимание на степень воздействия деятельности завода или предприятия на окружающую среду, тем более, если он находится в черте города. От этого зависит деловая репутация юридического лица), экономические (при проектировке помещений необходимо учитывать фактические потребности заказчика в площадях), технические (учет необходимого запаса прочности конструкции, их долговечность), функциональные (все помещения должны быть задействованы, их размер должен соответствовать процессам, протекающим в них).

С нашими образцами рабочей документации по отоплению и вентиляции вы можете ознакомиться, перейдя по ссылке «Рабочая документация».
