Внутренние инженерные сети (системы): описание, стоимость, образцы проектных работ.
Внутренние инженерные сети (Внутренние инженерные системы.) — это комплекс инженерных систем зданий, позволяющий осуществлять комфортную эксплуатацию здания в соответствии с его назначением. Внутренние инженерные сети постоянно совершенствуются и развиваются. Если во времена СССР кондиционирование офисных помещений было скорее исключением, чем правилом, то на данный момент отсутствие кондиционирования в офисе скорее исключение, чем правило. Ещё более разительная картина со слаботочными системами – контроль доступа, сети связи, видеонаблюдение и другие внутренние инженерные системы, которые прочно вошли в нашу жизнь и делают её комфортнее и удобнее.

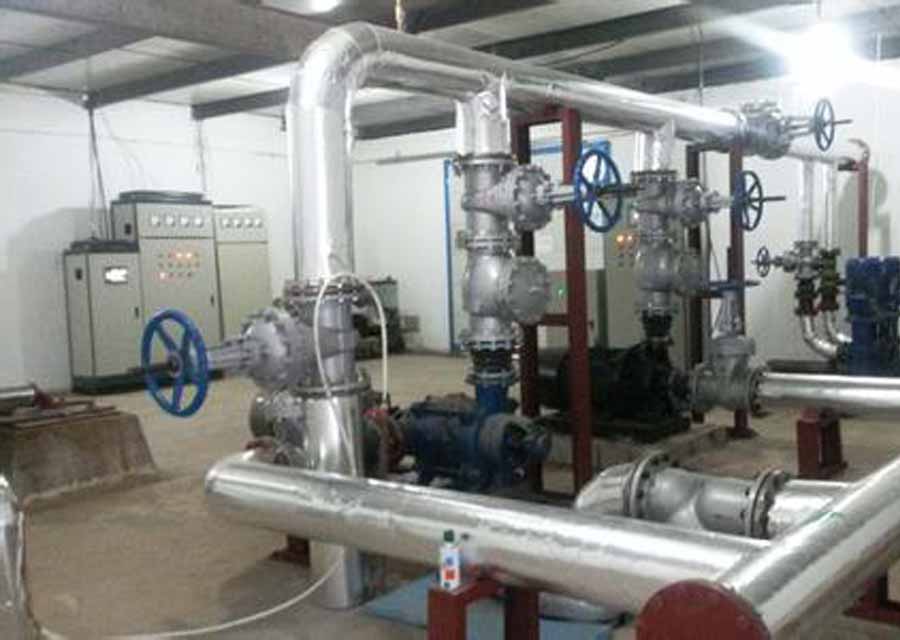

Внутренние инженерные системы отопления.
Ориентировочную стоимость системы отопления «под ключ» можно посмотреть в статье «Система отопления. Цена»Стоимость проектирования внутренних инженерных систем отопления – см. раздел «стоимость проектирования»
Состав проекта отопления для различных зданий – см. раздел «Инженерные системы. Каталог проектов инженерных систем зданий»

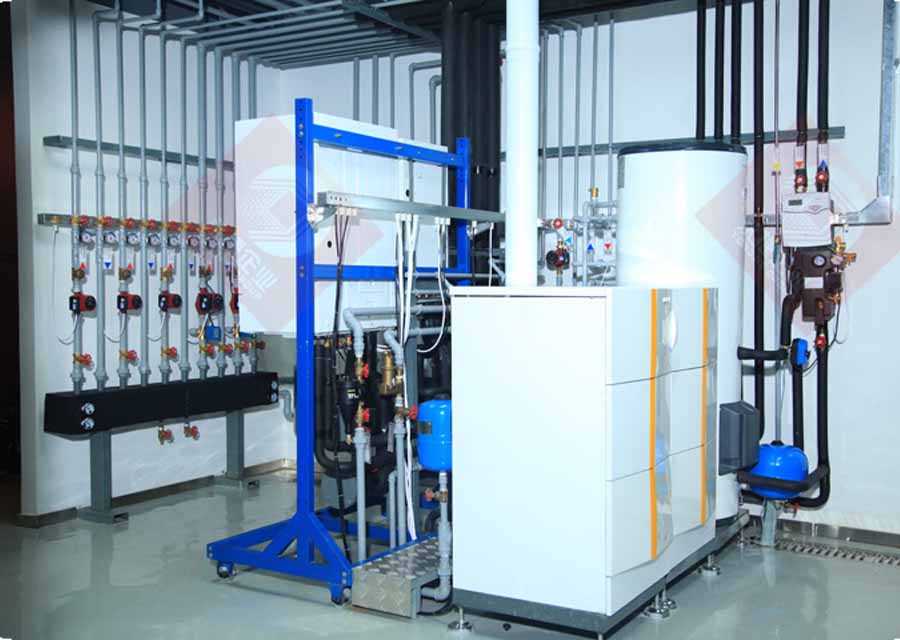

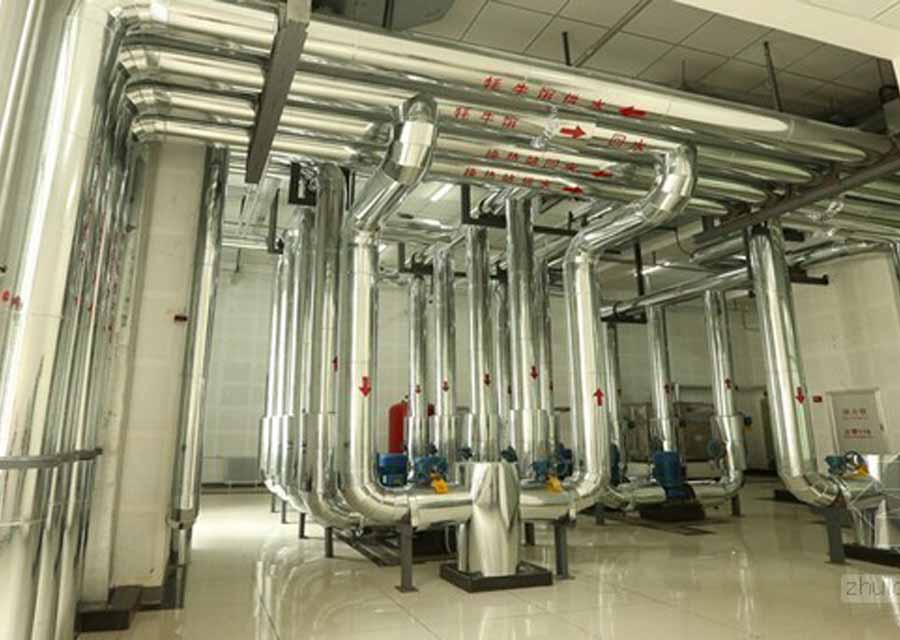

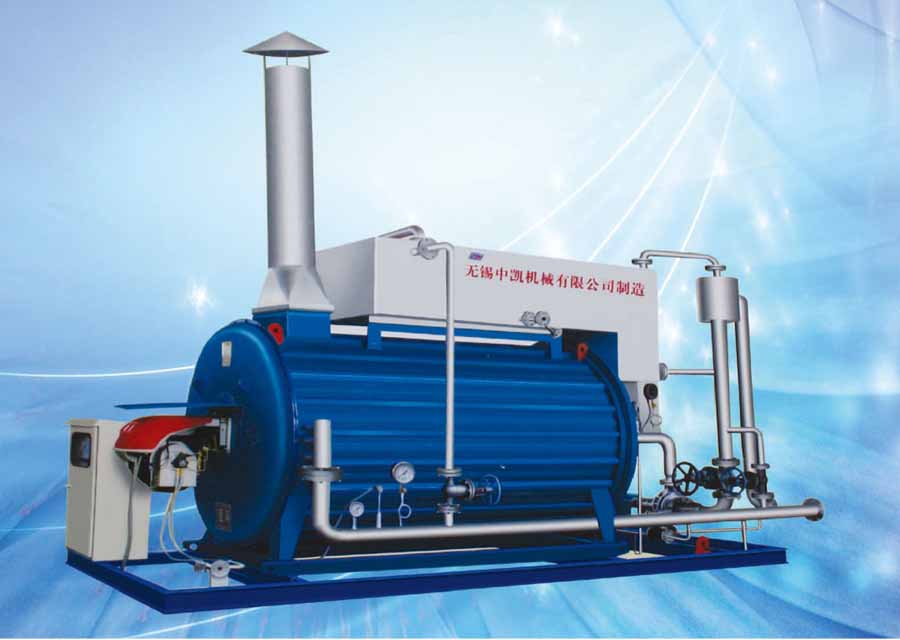

Отопление это искусственный обогрев помещений и поддержания на заданном уровне температуры, отвечающей условиям теплового комфорта и/или требованиям технологического процесса. Системы отопления – это комплекс устройств и систем, позволяющие обогревать помещения. Системы отопления могут быть разделены на типы в соответствии с различными критериями:
Вид первичной энергии / источника энергии:
• Электрическая энергия : электрическое отопление
• Уголь, дрова, пеллеты : Твердотопливное отопление, печное отопление
• Газ : Газовое отопление
• Дизель : Жидко-топливное отопление (дизельное отопление)
• Геотермальные : Геотермальное отопление (грунтовой тепловой насос )
• Окружающий воздух: воздушный тепловой насос
• И другие
Тип теплоносителя для передачи тепла:
• Вода (жидкость): водяное отопление
• Вода (пар): паровое отопление
• Воздух: воздушное отопление
Вид передачи тепла:
• Инфракрасное излучение : лучистое отопление
• Конвекция : Конвективное отопление
• Радиаторное отопление
Конфигурация системы отопления:
• Централизованное теплоснабжение (централизованное теплоснабжение) – тепло генерируется на отдельностоящих котельных и транспортируется ко многим потребителям • Индивидуальное отопление – тепло генерируется непосредственно в отапливаемом объекте.
Внутренние инженерные системы электроснабжения.
Стоимость проектирования внутренних инженерных систем электроснабжения – см. раздел «стоимость проектирования»Состав проекта электроснабжения для различных зданий – см. раздел «Инженерные системы. Каталог проектов инженерных систем зданий»

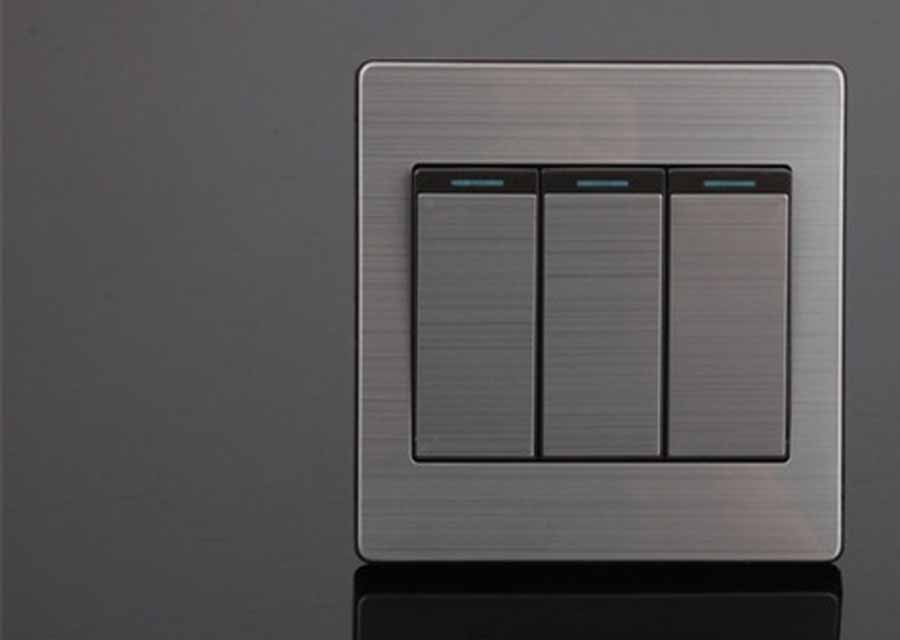

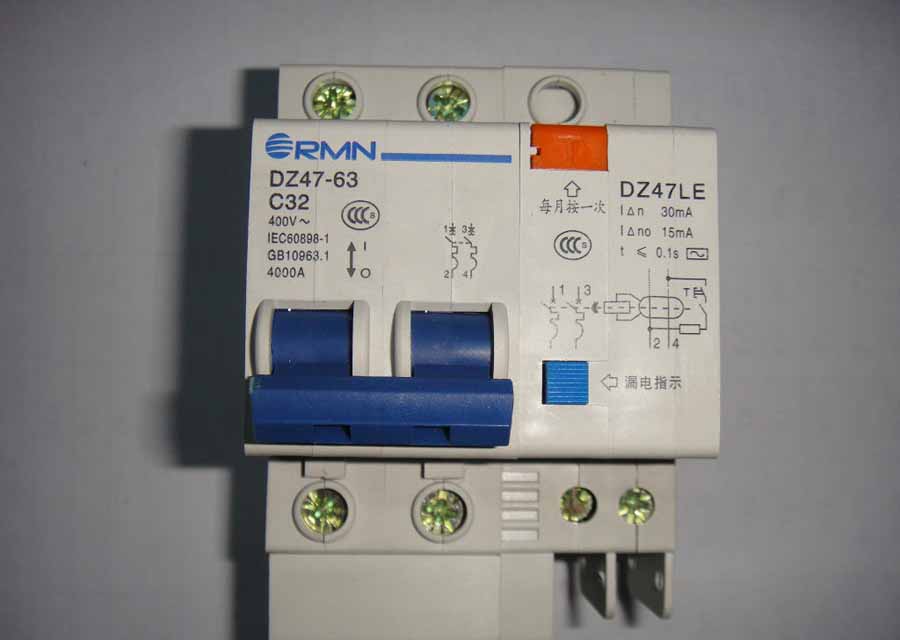

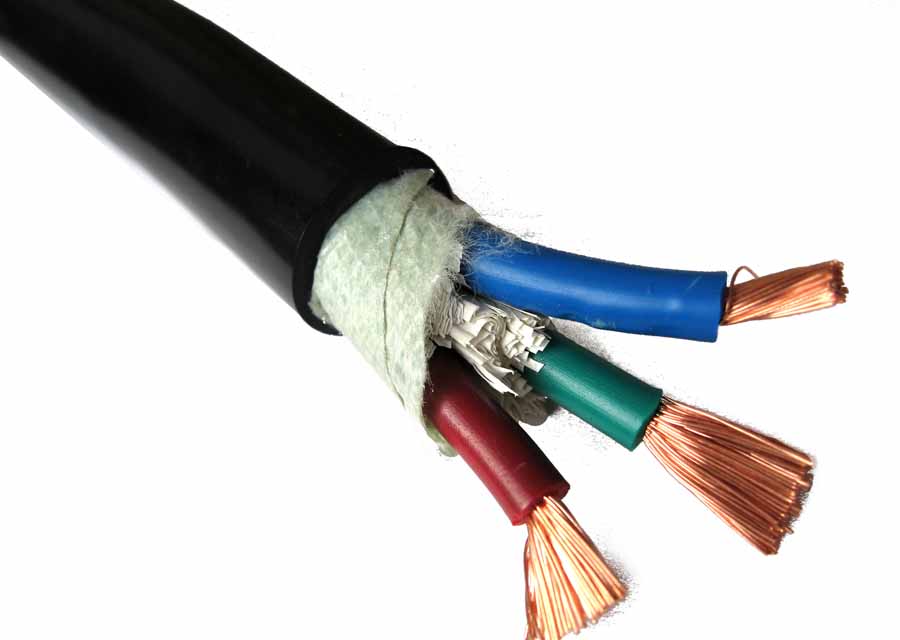

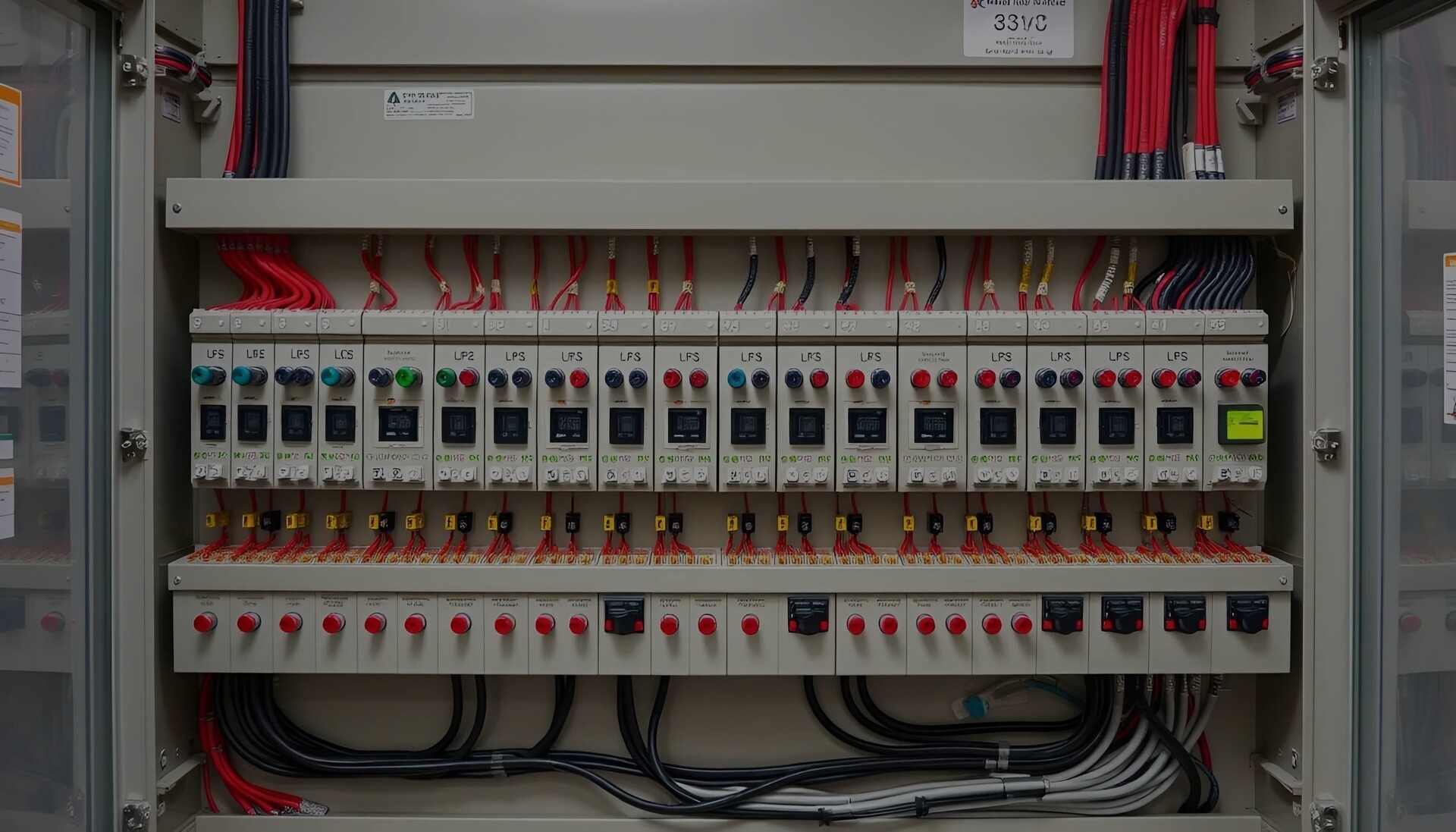

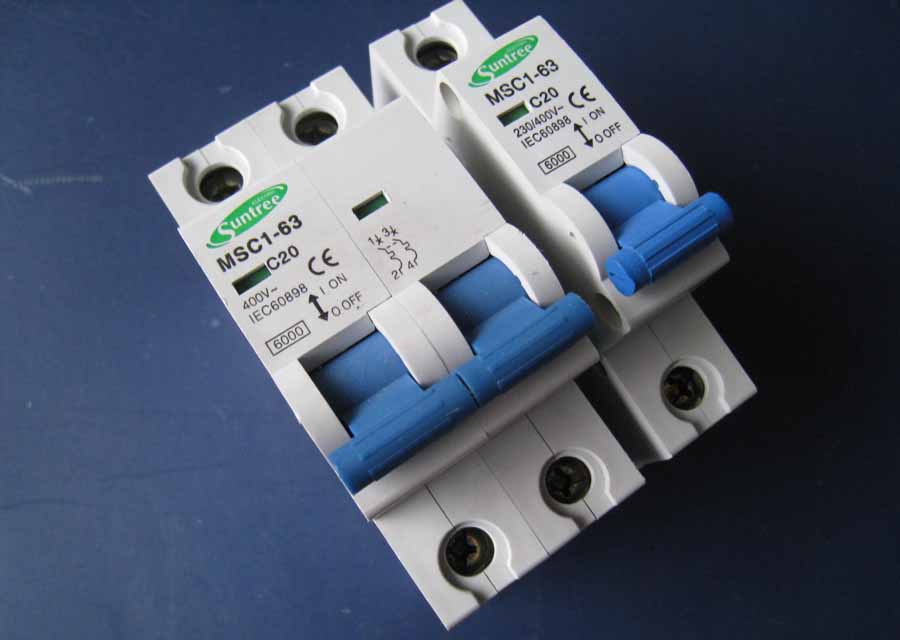

Внутреннее электроснабжение включает в себя разводку электросетей от ГРЩ (Главного Распределительного Щита) до конечной точки потребления – розетки, исполнительного механизма (насоса, привода, прибора) или лампы освещения. Как правило внутреннее электроснабжение бывает одно или трех-фазным. Основные бытовые потребители всегда однофазные. Промышленные потребители могут быть и трех-фазными. Часто для ввода в дом используются три фазы, которые затем преобразуются в одну. Если рассматривать примитивно, то для однофазной сети в дом заходят два провода: ноль и фаза – это однофазная система. Если в дом заходят четыре провода: ноль, фаза 1, фаза 2, фаза 3 – это трехфазная система.
Внутренние инженерные системы водоснабжения и канализации.
Стоимость проектирования инженерных систем водоснабжения и канализации – см. раздел «стоимость проектирования»Состав проекта водоснабжения и канализации для различных зданий – см. раздел «Инженерные системы. Каталог проектов инженерных систем зданий»

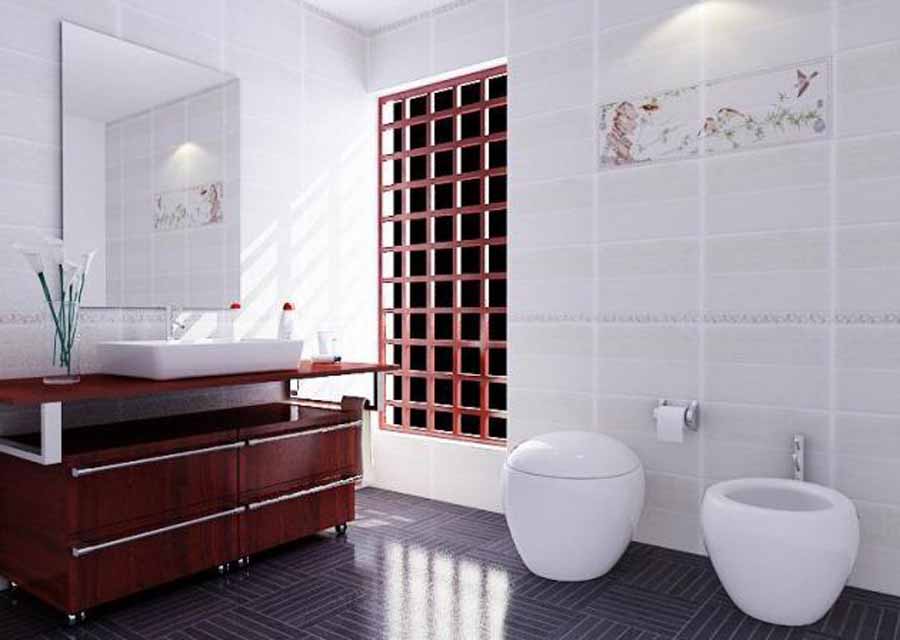

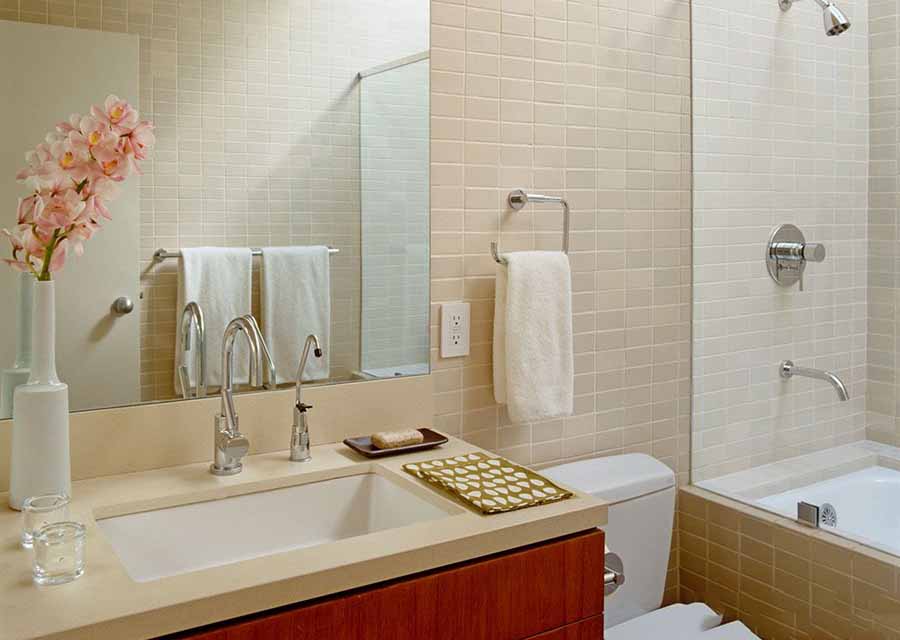

Внутренние системы водоснабжения и канализации (сантехнические системы) обеспечивают наш комфорт в повседневной жизни. Разграничение на внутренние и наружные системы водоснабжения как правило производится на уровне задвижки в помещении ввода водоснабжения – всё что проектируется и монтируется до первой задвижки Является наружными сетями водоснабжения, а все что находится после задвижки (включая водосчетчики) относится к внутреннему водоснабжению. Для систем канализации разграничение на наружные и внутренние сети как правило осуществляется в первом колодце от дома – всё что внутри дома и трасса до первого колодца – это внутренняя канализация, а всё что идет от колодца далее до очистных – это наружная канализация.
Система вентиляции.
Стоимость проектирования вентиляции – см. раздел «стоимость проектирования»Состав проекта вентиляции и кондиционирования для различных зданий – см. раздел «Инженерные системы. Каталог проектов инженерных систем зданий»

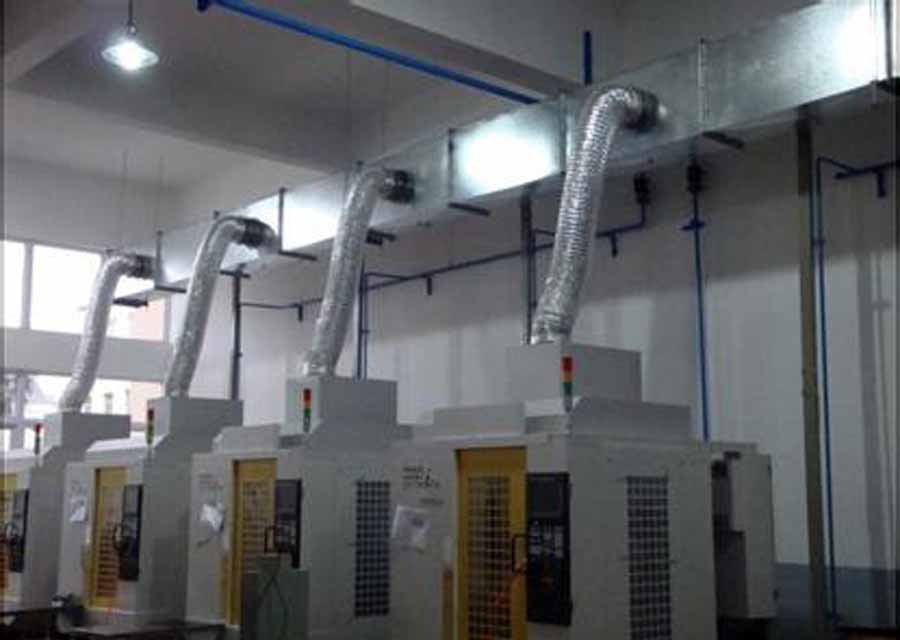

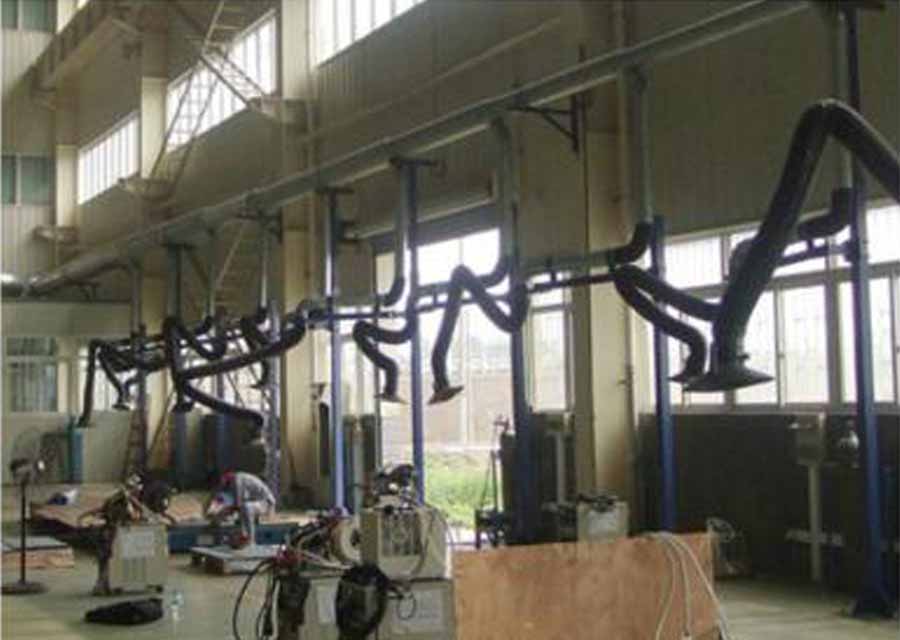

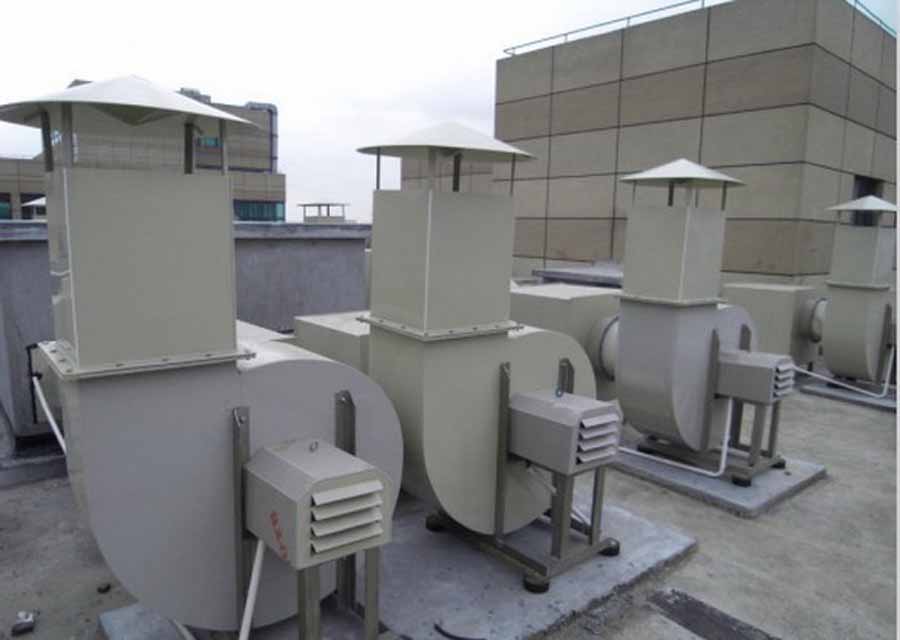

Наверное, самая распространенная из внутренних инженерных систем зданий или сооружений. Вентиляция присутствует практически во всех помещениях, начиная от погреба в гараже и заканчивая сложнейшими производствами. Для жилых домов чаще всего применяется естественная вентиляция – каналы с кухни и санузлов выводятся выше уровня кровли и за счет разности давлений воздуха внутри здания и снаружи происходит вентилирование здания. Для общественных зданий с равным успехом применяют как естественную, так и механическую системы вентиляции – как правило естественная применяется для более бюджетных зданий, а для более дорогих используют механическую приточно-вытяжную систему вентиляции. Плюсы механической вентиляции в том, что она работает не зависимо от времени года и температуры на улице (естественная вентиляция работает тем хуже, чем меньше разница температур на улице и в помещении), как правило воздух перед подачей в помещение подогревается в зимний период, и очищается от пыли (а иногда и от других вредных составляющих) постоянно. С механической вентиляцией в помещениях как правило отсутствуют сквозняки. Для серьезного высокотехнологичного производства применяют только механическую вентиляцию – сварка, пайка, химическая промышленность, металлообработка – во время технологического цикла данные производства выделяют в воздух цехов большое количество вредных веществ, удалить которые способна только технологическая вентиляция, рассчитанная конкретно для данного технологического процесса.

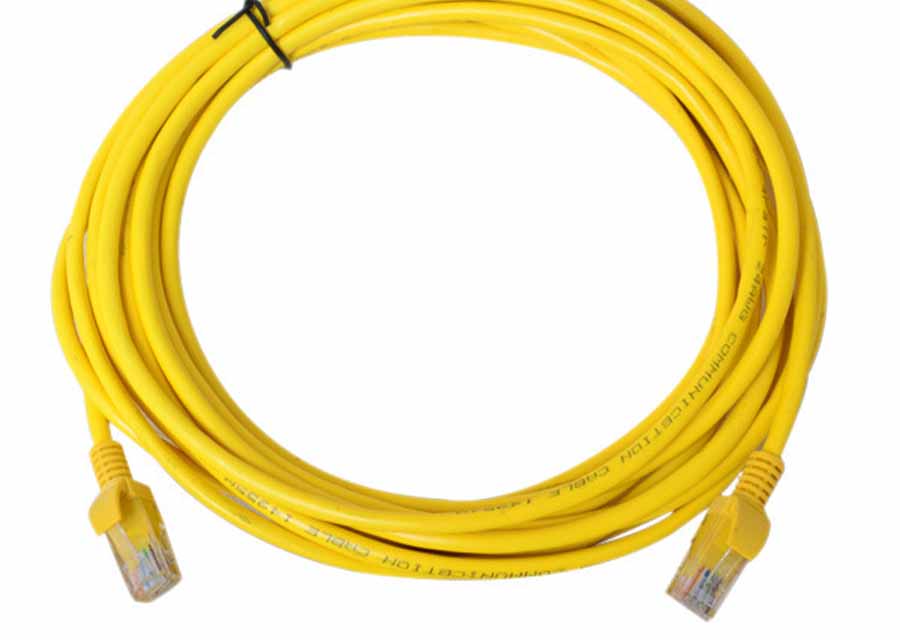

Внутренние слаботочные системы (сети связи).

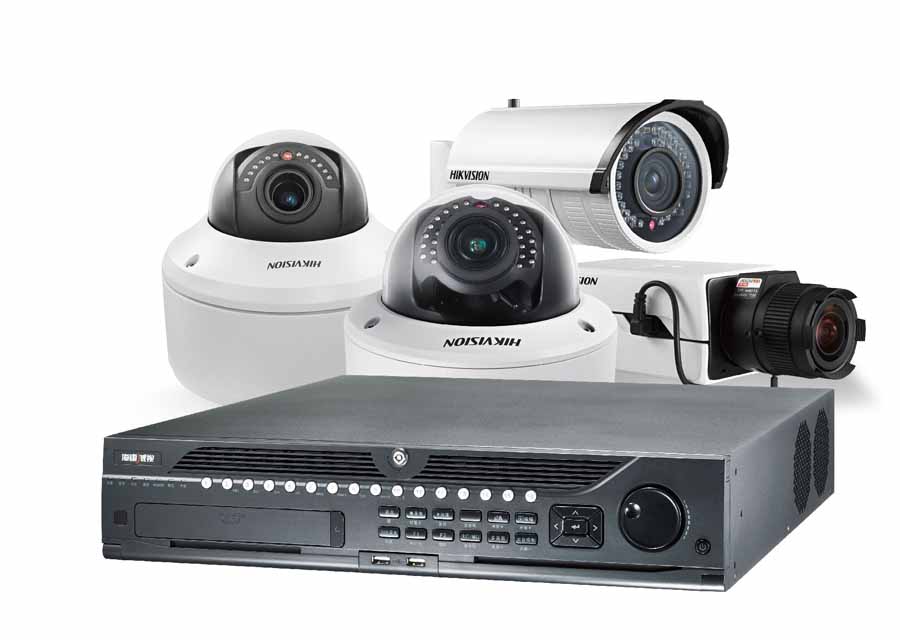

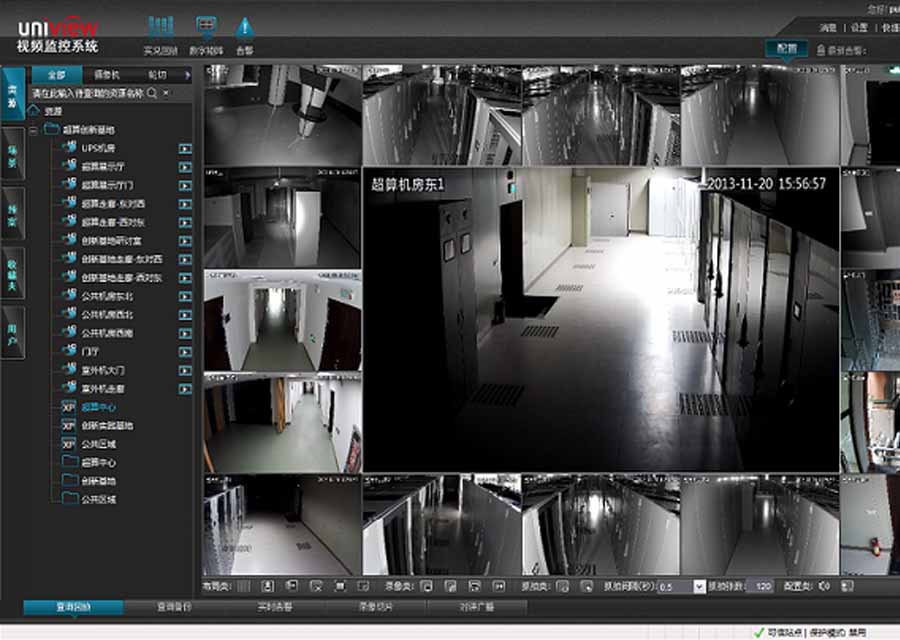

Стоимость проектирования слаботочных систем – см. раздел «стоимость проектирования»Слаботочные системы в последние десятилетия развиваются наиболее бурными темпами относительно других внутренних инженерных систем. Если ещё в начале 90-х годов кабельный интернет, домофон и видеонаблюдение были уделом немногих элитных зданий и домов, то сегодня они присутствуют практически в каждом новом доме и их наличие уже подразумевается по факту сдачи дома. Для офисных зданий в последнее время стало популярным использовать контроль управления доступом – каждый сотрудник имеет свою персональную карточку, в которой прописан его «уровень доступа» в конкретные помещения.
